Αυτόματη Γραμμή Παραγωγής Ηλεκτροστατικής Βαφής Προφίλ Προηγμένη Τεχνολογία και Αποδοτικότητα

Σειρά αυτόματης επίστρωσης προφίλ αλουμινίου σε σκόνη

Ενσωματωμένο σύστημα φινιρίσματος σε σκόνη για εξώθηση αλουμινίου

Αυτή η γραμμή αυτόματης βαφής πούδρας έχει αναπτυχθεί για το συνεχές φινίρισμα επιφανειών προφίλ αλουμινίου με διαφορετικά μήκη, διατομές και απαιτήσεις εφαρμογής.

Ένα εναέριο σύστημα μεταφοράς μεταφέρει τα προφίλ μέσω των κύριων τμημάτων επεξεργασίας, παρέχοντας σταθερή κίνηση του τεμαχίου εργασίας και συνδέοντας την προεπεξεργασία, το στέγνωμα, την εφαρμογή σκόνης, τη σκλήρυνση και την ψύξη σε μια ολοκληρωμένη ροή παραγωγής.

Η χειροκίνητη φόρτωση και εκφόρτωση χρησιμοποιούνται για τη διατήρηση της ευελιξίας κατά την επεξεργασία διαφορετικών τύπων προφίλ ή παρτίδων παραγωγής. Το πλήρες σύστημα κατασκευάζεται σύμφωνα με τα προϊόντα του πελάτη, την απαιτούμενη απόδοση, τα πρότυπα επίστρωσης και τον διαθέσιμο χώρο εργαστηρίου.

Κύρια Χαρακτηριστικά Συστήματος

Συνεχής εναέρια μεταφορά

Ο εναέριος μεταφορέας παρέχει συνεχή κίνηση των προφίλ αλουμινίου μεταξύ διαφορετικών σταδίων διεργασίας, ενώ μειώνει την ποσότητα του δαπέδου του εργαστηρίου που απαιτείται για το χειρισμό των υλικών.

Η διαμόρφωση του μεταφορέα καθορίζεται σύμφωνα με:

• Μήκος προφίλ και διατομή

• Βάρος τεμαχίου εργασίας

• Αριθμός προφίλ ανά κρεμάστρα

• Απαιτούμενη παραγωγική ικανότητα

• Διάστημα κρεμάστρας

• Χρόνος διαδικασίας

• Εργοστασιακό καθαρό ύψος

Οι προσαρμοσμένες κρεμάστρες μπορούν να σχεδιαστούν για να διατηρούν την κατάλληλη θέση του κατεργαζόμενου τεμαχίου κατά τη διάρκεια της προεπεξεργασίας, του ψεκασμού και της σκλήρυνσης.

Ευέλικτη χειροκίνητη φόρτωση και εκφόρτωση

Τα προφίλ τοποθετούνται χειροκίνητα στις μεταφορικές κρεμάστρες στο σταθμό φόρτωσης και αφαιρούνται μετά την επίστρωση και την ψύξη.

Αυτή η διάταξη παρέχει ευελιξία κατά το χειρισμό προϊόντων με διαφορετικά μήκη και γεωμετρίες διατομής χωρίς να απαιτείται πολύπλοκος εξοπλισμός αυτόματης φόρτωσης.

Αυτόματη εφαρμογή πούδρας

Το τμήμα ψεκασμού μπορεί να χρησιμοποιήσει αυτόματα ηλεκτροστατικά πιστόλια ψεκασμού και παλινδρομικούς μηχανισμούς για συνεχή εφαρμογή σκόνης.

Όπου η γεωμετρία του προϊόντος απαιτεί πρόσθετη κάλυψη, μπορούν επίσης να ενσωματωθούν στη γραμμή σταθμοί χειροκίνητης επαφής.

Τυπική διαδικασία παραγωγής

Μια πλήρης διαδικασία επίστρωσης προφίλ αλουμινίου μπορεί να διευθετηθεί ως εξής:

Φόρτωση → Καθαρισμός επιφάνειας → Χημική προεπεξεργασία → Στέγνωμα υγρασίας → Ψεκασμός με ηλεκτροστατική σκόνη → Ωρίμανση → Ψύξη → Επιθεώρηση → Εκφόρτωση

Η ακριβής σειρά προεπεξεργασίας και οι παράμετροι επίστρωσης καθορίζονται σύμφωνα με το κράμα αλουμινίου, το απαιτούμενο φινίρισμα, την απόδοση διάβρωσης και το επιλεγμένο σύστημα σκόνης.

1. Καθαρισμός Επιφανειών

Πριν από τη χημική επεξεργασία, οι ρύποι πρέπει να αφαιρεθούν από την επιφάνεια αλουμινίου.

Ο καθαρισμός έχει σχεδιαστεί για την εξάλειψη ουσιών όπως:

• Λάδι και γράσο

• Σκόνη

• Υπολείμματα εξώθησης

• Χειρισμός μόλυνσης

• Άλλες επιφανειακές ακαθαρσίες

Ο αποτελεσματικός καθαρισμός προετοιμάζει το υπόστρωμα για επακόλουθη χημική επεξεργασία και συμβάλλει στη σταθερή απόδοση της επίστρωσης.

2. Προεπεξεργασία αλουμινίου

Μετά τον καθαρισμό, τα προφίλ υποβάλλονται σε κατάλληλη διαδικασία χημικής προεπεξεργασίας.

Ανάλογα με τις προδιαγραφές επίστρωσης, η διαδικασία μπορεί να περιλαμβάνει:

• Απολίπανση

• Ξέπλυμα με νερό

• Χαλκογραφία ή επιφανειακή επεξεργασία

• Επιπλέον ξέβγαλμα

• Θεραπεία μετατροπής

• Τελικό ξέπλυμα

Για προφίλ αλουμινίου, μπορούν να επιλεγούν κατάλληλες επεξεργασίες μετατροπής χρωμίου ή χωρίς χρώμιο σύμφωνα με την απαιτούμενη απόδοση επίστρωσης και τις προδιαγραφές του έργου.

Η προεπεξεργασία μπορεί να σχεδιαστεί είτε ως σύστημα ψεκασμού είτε ως σύστημα εμβάπτισης ανάλογα με τη γεωμετρία του προφίλ, την παραγωγική ικανότητα, τη χημική διαδικασία και τις συνθήκες του εργοστασίου.

3. Ξήρανση με υγρασία

Μετά τα στάδια της υγρής προεπεξεργασίας, τα προφίλ εισέρχονται στο τμήμα στεγνώματος.

Το υπολειμματικό νερό αφαιρείται πριν από τον ηλεκτροστατικό ψεκασμό για να παρέχει κατάλληλες συνθήκες επιφάνειας για εφαρμογή σκόνης.

Η θερμοκρασία στεγνώματος και ο χρόνος παραμονής προσδιορίζονται σύμφωνα με τις διαστάσεις του προφίλ, το πάχος του τμήματος, την ταχύτητα του μεταφορέα και την απαιτούμενη ικανότητα παραγωγής.

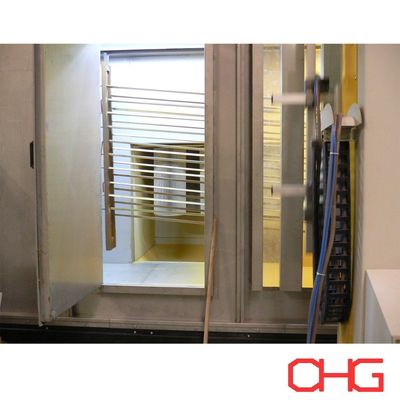

4. Ηλεκτροστατικός Ψεκασμός Σκόνης

Τα αποξηραμένα προφίλ μεταφέρονται στον θάλαμο ψεκασμού σκόνης.

Ηλεκτροστατικά πιστόλια ψεκασμού φορτίζουν τα σωματίδια σκόνης, τα οποία έλκονται από τα γειωμένα τεμάχια αλουμινίου.

Το σύστημα εφαρμογής μπορεί να διαμορφωθεί με:

• Αυτόματα πιστόλια ψεκασμού σκόνης

• Ανταλλάκτες

• Χειροκίνητα πιστόλια επαφής

• Εξοπλισμός προμήθειας σκόνης

• Σύστημα ανάκτησης σκόνης

Η ποσότητα του πιστολιού, η τοποθέτηση και η διάταξη ψεκασμού επιλέγονται σύμφωνα με τη διατομή του προφίλ, την ταχύτητα του μεταφορέα, την ικανότητα παραγωγής και την απαιτούμενη κάλυψη επίστρωσης.

5. Ωρίμανση σε σκόνη

Μετά τον ψεκασμό, τα επικαλυμμένα προφίλ αλουμινίου εισέρχονται στον φούρνο ωρίμανσης.

Η ελεγχόμενη θέρμανση κάνει την εφαρμοζόμενη σκόνη να λιώσει, να ρέει και να διασταυρωθεί σε μια συνεχή μεμβράνη επικάλυψης.

Το σύστημα σκλήρυνσης έχει σχεδιαστεί σύμφωνα με:

• Προδιαγραφές σκλήρυνσης του κατασκευαστή σκόνης

• Απαιτούμενη θερμοκρασία μετάλλου

• Πάχος προφίλ αλουμινίου

• Διαστάσεις τεμαχίου εργασίας

• Ταχύτητα μεταφορέα

• Παραγωγική ικανότητα

Οι σωστές συνθήκες σκλήρυνσης είναι σημαντικές για την επίτευξη της απαιτούμενης πρόσφυσης, εμφάνισης και μηχανικών ιδιοτήτων επίστρωσης.

6. Ψύξη

Μετά την έξοδο από τον φούρνο ωρίμανσης, τα προφίλ περνούν από μια περιοχή ψύξης.

Η φυσική ή η εξαναγκασμένη ψύξη με αέρα μπορεί να επιλεγεί ανάλογα με τη χωρητικότητα της γραμμής, τη θερμοκρασία του τεμαχίου εργασίας και τον διαθέσιμο χώρο στο εργοστάσιο.

Μόλις κρυώσουν επαρκώς, τα προφίλ μπορούν να επιθεωρηθούν και να εκφορτωθούν με ασφάλεια.

7. Ποιοτικός έλεγχος επίστρωσης

Τα τελειωμένα προφίλ αλουμινίου μπορούν να ελεγχθούν σύμφωνα με τις ισχύουσες απαιτήσεις επίστρωσης.

Τα τυπικά στοιχεία επιθεώρησης περιλαμβάνουν:

• Πάχος ξηρού φιλμ

• Εμφάνιση επιφάνειας

• Χρώμα και γυαλάδα

• Προσκόλληση

• Ομοιομορφία επίστρωσης

• Ορατά ελαττώματα επιφάνειας

Μπορούν να καθοριστούν πρόσθετες δοκιμές σύμφωνα με τα πρότυπα ποιότητας του πελάτη και την εφαρμογή του προϊόντος.

Ανάκτηση σκόνης και αλλαγή χρώματος

Ο θάλαμος ψεκασμού μπορεί να ενσωματωθεί με ένα κατάλληλο σύστημα ανάκτησης σκόνης για τη συλλογή της υπερψεκασμένης σκόνης.

Ο εξοπλισμός ανάκτησης επιλέγεται σύμφωνα με:

• Όγκος παραγωγής

• Αριθμός χρωμάτων πούδρας

• Συχνότητα αλλαγής χρώματος

• Απαιτήσεις ανάκτησης σκόνης

• Απαιτούμενος χρόνος καθαρισμού θαλάμου

Για κατασκευαστές που αλλάζουν συχνά χρώματα, ο θάλαμος ψεκασμού και η διαμόρφωση ανάκτησης θα πρέπει να λαμβάνονται υπόψη μαζί κατά τον αρχικό σχεδιασμό της γραμμής παραγωγής.

Εφαρμογές

Η γραμμή μπορεί να κατασκευαστεί για την επίστρωση προϊόντων αλουμινίου όπως:

• Αρχιτεκτονικά προφίλ

• Κουφώματα παραθύρων και πορτών

• Προφίλ τοίχου κουρτινών

• Βιομηχανικές διελάσεις αλουμινίου

• Προφίλ επίπλων

• Διακοσμητικά εξαρτήματα αλουμινίου

• Κουφώματα ηλιακών πάνελ

• Κατασκευή προφίλ συστημάτων

• Εξαρτήματα μεταφοράς

• Άλλα προϊόντα εξωθημένου αλουμινίου

Ειδική Μηχανική Έργου

Κάθε γραμμή επίστρωσης προφίλ αλουμινίου αναπτύσσεται σύμφωνα με τις πραγματικές συνθήκες κατασκευής του πελάτη αντί να χρησιμοποιεί μια σταθερή διαμόρφωση εξοπλισμού.

Για την προετοιμασία του σχεδιασμού της γραμμής παραγωγής, οι ακόλουθες πληροφορίες είναι σημαντικές:

• Σχέδια προφίλ και διατομές

• Μέγιστο και ελάχιστο μήκος προφίλ

• Διαστάσεις και βάρος τεμαχίου εργασίας

• Απαιτούμενη ωριαία ή ημερήσια χωρητικότητα

• Προφίλ ανά κρεμάστρα

• Προδιαγραφές επίστρωσης

• Απαιτήσεις προεπεξεργασίας

• Τύπος πούδρας

• Αριθμός χρωμάτων και συχνότητα αλλαγής χρώματος

• Εργοστασιακές διαστάσεις και καθαρό ύψος

• Διαθέσιμη ενέργεια θέρμανσης

• Τοπική ηλεκτρική παροχή

• Απαιτούμενο επίπεδο αυτοματισμού

Με βάση αυτές τις παραμέτρους, μπορούμε να δημιουργήσουμε μια ολοκληρωμένη λύση που καλύπτει το σύστημα προεπεξεργασίας, το τμήμα στεγνώματος υγρασίας, τον εναέριο μεταφορέα, τον θάλαμο ψεκασμού σκόνης, τον αυτόματο εξοπλισμό εφαρμογής, το σύστημα ανάκτησης σκόνης, τον φούρνο σκλήρυνσης, το τμήμα ψύξης, το σύστημα ελέγχου και τη διάταξη γραμμής παραγωγής.

Επικοινωνήστε μαζί μας με τις προδιαγραφές προφίλ αλουμινίου και τις απαιτήσεις παραγωγής σας για μια προσαρμοσμένη τεχνική πρόταση και προσφορά.
