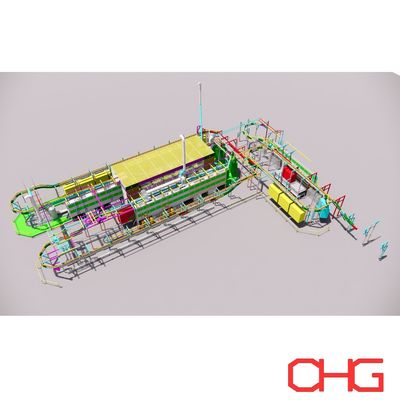

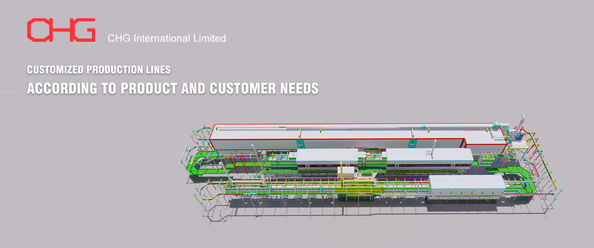

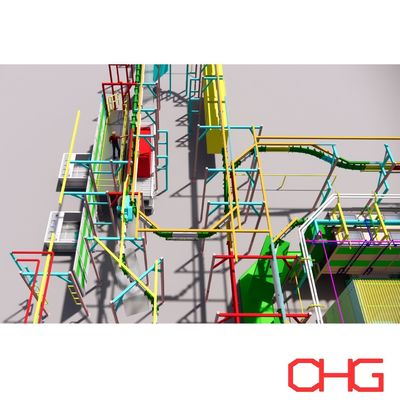

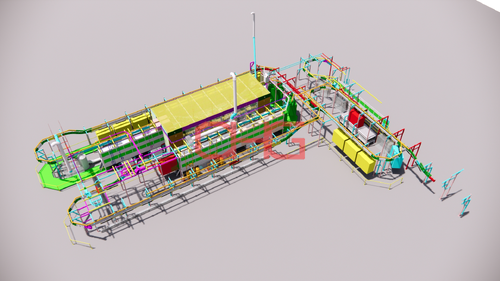

Κάθε γραμμή επικάλυψης ξεκινά με την μηχανική. Στην CHG, η επιλογή του εξοπλισμού είναι μόνο ένα μέρος της διαδικασίας σχεδιασμού.διαθέσιμο χώρο εργοστασίου και ροή υλικών για την ανάπτυξη πρακτικής διάταξης παραγωγής. Η μηχανική μας εργασία περιλαμβάνει και τα δύοΣχεδιασμός διάταξης 2D CADκαι3D απεικόνιση, βοηθώντας τους πελάτες να κατανοήσουν πώς το ολοκληρωμένο σύστημα επικάλυψης θα ταιριάζει στο εργοστάσιό τους πριν ξεκινήσει η παραγωγή εξοπλισμού. Τα παρακάτω παραδείγματα είναι επιλεγμένα από διάφορα έργα γραμμών επίχρισσης και προορίζονται να αποδείξουν τις ικανότητές μας στον τομέα της μηχανικής και της διάταξης. Σχεδιασμός διάταξης 2D CAD Οι 2D σχεδιασμοί χρησιμοποιούνται για τον καθορισμό της συνολικής διάταξης της γραμμής παραγωγής, των διαστάσεων του εξοπλισμού, της διαδρομής του μεταφορέα, των περιοχών λειτουργίας και του απαιτούμενου χώρου εργοστασίου.   Ανάλογα με το έργο, η διάταξη μπορεί να περιλαμβάνει: Συστήματα προεπεξεργασίας Κουβέρτες επίχρισής σκόνης Εξοπλισμός υγρής ζωγραφικής Φούρνοι ξήρανσης και στεγνώσεως Μεταφορέα ηλεκτρικής ενέργειας και ελεύθερης ενέργειας Συνεχείς αερομεταφορείς Σταθμοί φόρτωσης και εκφόρτωσης Περιοχές ψύξης Εξοπλισμός εκτόξευσης πυροβολισμών Επιθεωρήσεις και βοηθητικές περιοχές Ο στόχος δεν είναι απλώς να τοποθετηθεί εξοπλισμός στο διαθέσιμο κτίριο, αλλά να δημιουργηθεί μια πρακτική ροή παραγωγής με επαρκή χώρο για λειτουργία, συντήρηση και χειρισμό υλικών. 3D σχεδιασμός και οπτικοποίηση Για τα επιλεγμένα έργα, η CHG αναπτύσσει επίσης 3D μοντέλα για να παρέχει σαφέστερη κατανόηση του προτεινόμενου συστήματος.     Η 3D απεικόνιση μπορεί να βοηθήσει τους πελάτες να αξιολογήσουν: Τοποθέτηση εξοπλισμού Διαδρομή μεταφορέα Μετακίνηση του εργασιακού αντικειμένου Χρησιμοποίηση χώρου εργοστασίου Διαδικασίες φόρτωσης και εκφόρτωσης Σχετικό ύψος εξοπλισμού Περιοχές πρόσβασης και συντήρησης Αυτό είναι ιδιαίτερα χρήσιμο για περίπλοκες διαρρύθμσεις ή έργα που περιλαμβάνουν μεγάλα εργασιακά κομμάτια, αερομεταφορείς ή περιορισμένο χώρο εργοστασίου. Από τις Απαιτήσεις Παραγωγής Μέχρι την Μηχανική Διαμόρφωση Η διάταξη της γραμμής επικάλυψης αναπτύσσεται γύρω από την πραγματική ανάγκη παραγωγής. Η τυπική μας διαδικασία σχεδιασμού εξετάζει: Εργαζόμενο κομμάτι → Ικανότητα παραγωγής → Διαδικασία επικάλυψης → Σύνθεση μεταφορέα → Διαμόρφωση εξοπλισμού → 2D διάταξη → 3D οπτικοποίηση Δεδομένου ότι κάθε εργοστάσιο και κάθε προϊόν είναι διαφορετικό, η CHG δεν βασίζεται σε μια σταθερή διάταξη της γραμμής επικάλυψης. Η τεχνική ιδέα αναπτύσσεται σύμφωνα με τις πραγματικές συνθήκες παραγωγής του πελάτη.

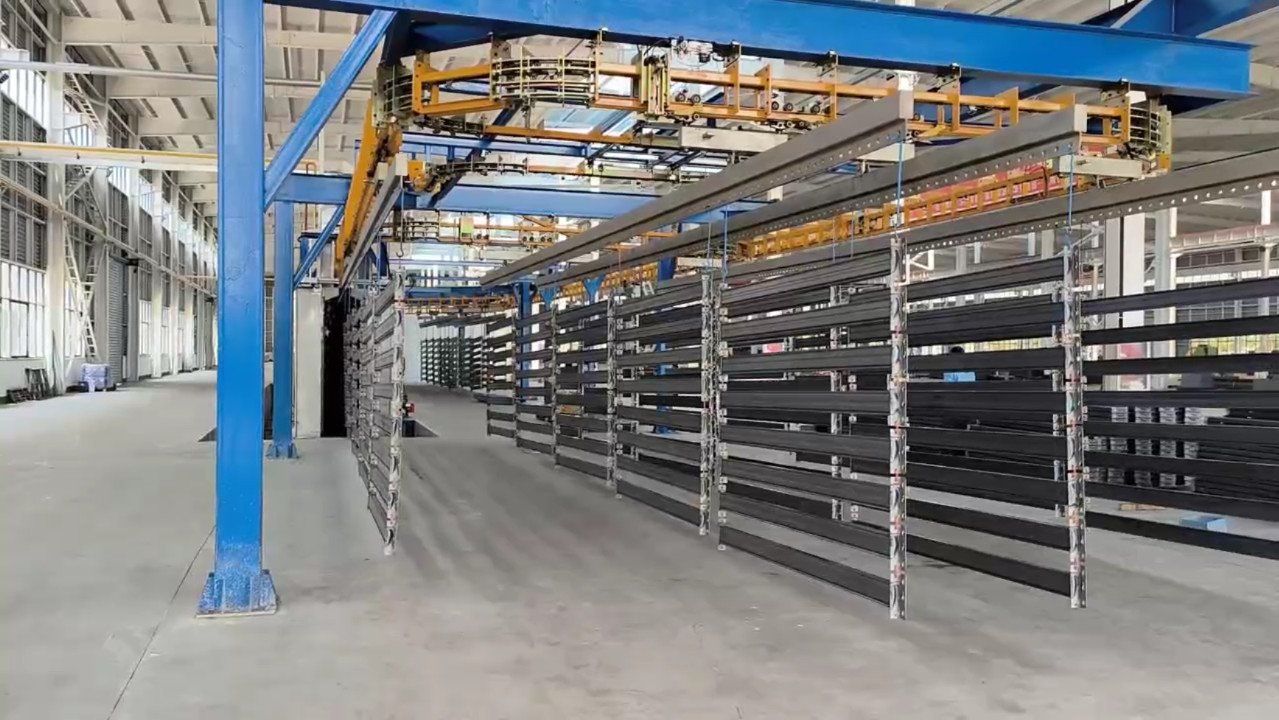

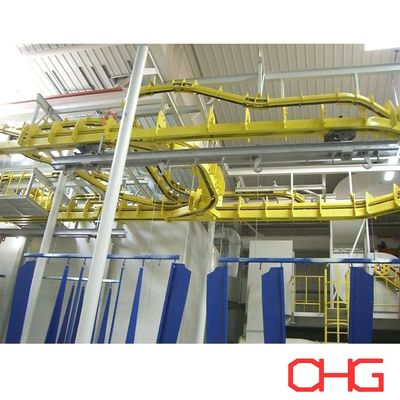

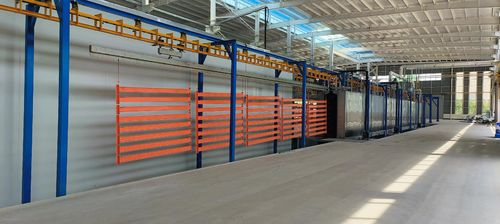

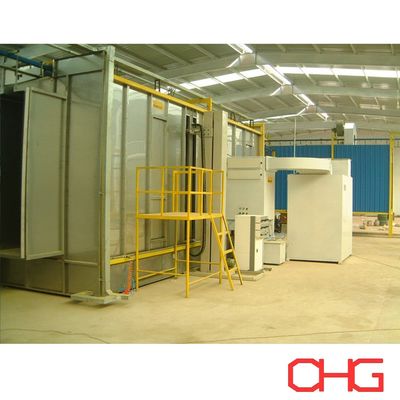

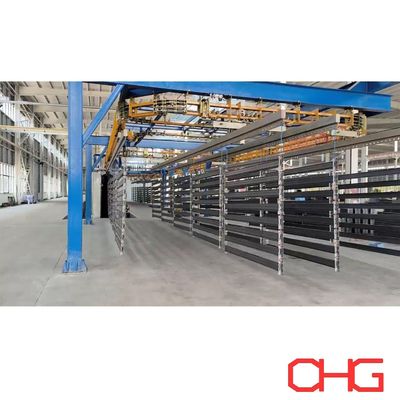

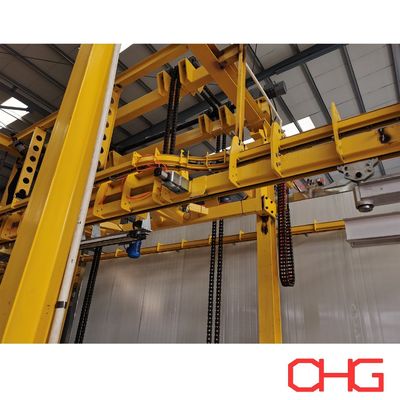

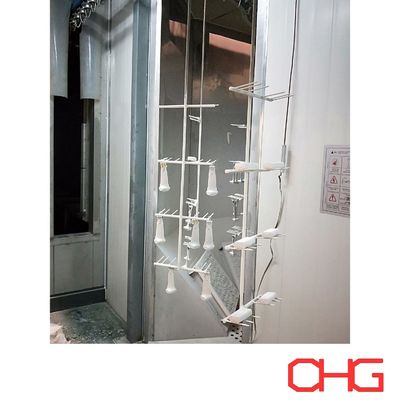

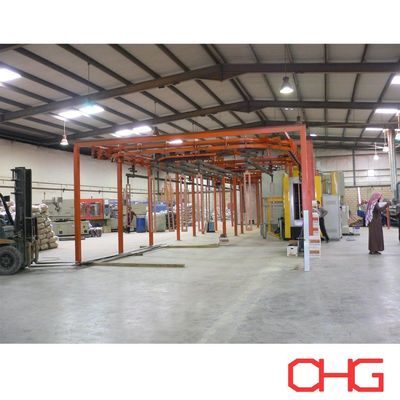

Τα εργασιακά αντικείμενα που επικάλυπταν από αυτή την αυτόματη γραμμή επίχρισής σκόνης είναι ράφια και το μήκος των κρεμαστών είναι 13,5 μέτρα.Το υλικό της αίθουσας ψεκασμού είναι PP, και η μέθοδος ψεκασμού συνδυάζει αυτόματη ψεκασμό του όπλου και πρόσθετη χειροκίνητη επίστρωση, και η γραμμή παραγωγής υιοθετεί το σύστημα ηλεκτρικής ενέργειας και ελεύθερης υπερυψωτικής λειτουργίας,και τα εξαρτήματα φορτώνονται και εκφορτώνονται χειροκίνητα.

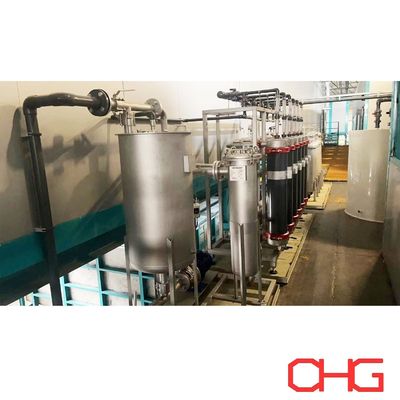

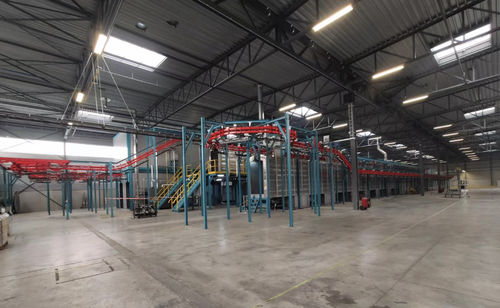

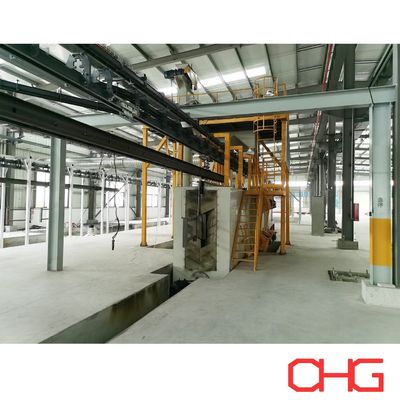

Κατά τη διάρκεια της διαδικασίας του έργου, η εταιρεία μας επικοινώνησε τις συγκεκριμένες λεπτομέρειες του έργου σύμφωνα με τις ανάγκες του πελάτη,σχεδίασε το μέγεθος του εξοπλισμού κάθε μέρους της γραμμής παραγωγής σύμφωνα με το μέγεθος του χώρου, σχεδίασε σχέδια, τα οποία επανεξετάστηκε και προσαρμόστηκε συνεχώς, και τελικά ολοκλήρωσε το σχέδιο μιας πλήρους παραγωγής ηλεκτροφορετικής επικάλυψης.εκτελείται αυστηρά σύμφωνα με τα σχέδιαΜετά την άφιξη των αγαθών, η εταιρεία μας έστειλε εργάτες στο εξωτερικό για να εγκαταστήσουν και να καθοδηγήσουν τη χρήση.Μετά από 6 μήνες εγκατάστασης και θέσης σε λειτουργία, η παράδοση ήταν σύμφωνα με το πρόγραμμα.   - Διαμόρφωση:   - Σχεδιασμός προεπεξεργασίας: - ΚΤΛ δεξαμενή ∆αχτυλιδίου ∆ UF:   - Εγκατάσταση:   - Φωτογραφίες στο χώρο:

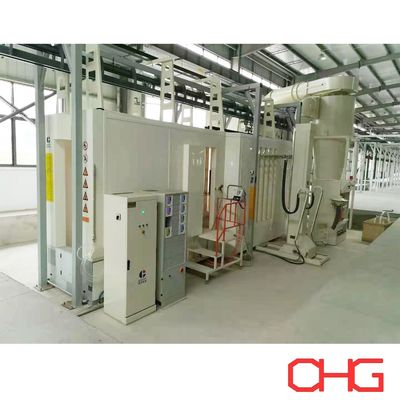

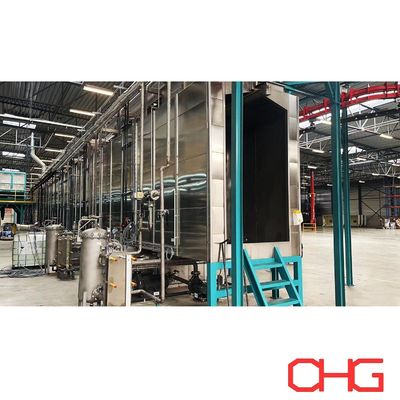

Αυγούστου 2014     Δυναμικό πλύσης προεπεξεργασίας               Μονάδα ψεκασμού σκόνης PVC
