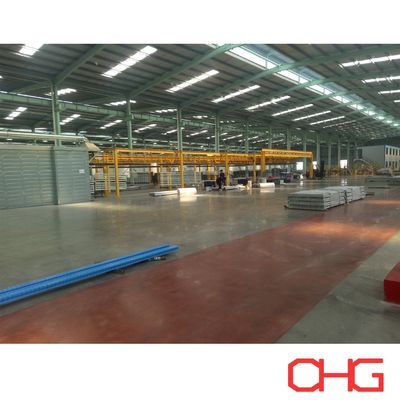

Συνεχής Γραμμή Βαφής Πούδρας για Προφίλ Αλουμινίου με Χειροκίνητο Χειρισμό και Σύστημα Επιφανειακής Επεξεργασίας με Εναέριο Μεταφορέα

Γραμμή παραγωγής επίστρωσης σκόνης με προφίλ αλουμινίου με αερομεταφορέα

Προσαρμοσμένο σύστημα επιφανειακής τελικής επεξεργασίας για την εξάτμιση αλουμινίου

Αυτή η γραμμή παραγωγής επίστρωσης σκόνης για προφίλ αλουμινίου παρέχει μια ολοκληρωμένη λύση για την επιφανειακή τελική επεξεργασία των αρχιτεκτονικών και βιομηχανικών ακονισμών αλουμινίου.

Το σύστημα χρησιμοποιεί εναέριο μεταφορέα για τη μεταφορά προφίλ μέσω των κύριων σταδίων παραγωγής, δημιουργώντας μια συνεχή ροή εργασίας από την προεπεξεργασία και την ξήρανση έως την εφαρμογή σκόνης, την εξάντληση, την ψύξη,και τελική επιθεώρησηΗ χειροκίνητη φόρτωση και εκφόρτωση επιτρέπει στους κατασκευαστές να χειρίζονται προφίλ με διαφορετικά μήκη, διατομές,και απαιτήσεις παρτίδας χωρίς να εισάγονται περιττές πολυπλοκότητες στη διαδικασία επεξεργασίας υλικών.

Κάθε γραμμή παραγωγής σχεδιάζεται σύμφωνα με τα πραγματικά προϊόντα αλουμινίου, την απαιτούμενη παραγωγή, τις προδιαγραφές επίστρωσης, τις συνθήκες εργοστασίου και το επιθυμητό επίπεδο αυτοματισμού.

Διαμόρφωση του κύριου εξοπλισμού

Μια πλήρης γραμμή επικάλυψης σκόνης από προφίλ αλουμινίου μπορεί να περιλαμβάνει:

• Σύστημα προεπεξεργασίας επιφάνειας αλουμινίου

• Τμήματα πλύσης με νερό

• Φούρνος στεγνώσεως υγρασίας

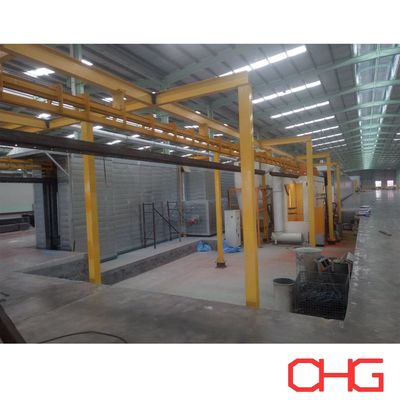

• Επικεφαλής μεταφορέας

• Κουτί ψεκασμού σκόνης

• Συσκευές και συσκευές για την κατασκευή ή την κατασκευή οχημάτων

• Εξοπλισμός χειροκίνητης επεξεργασίας

• Σύστημα τροφοδοσίας σκόνης

• Εξοπλισμός ανάκτησης σκόνης

• Φούρνος για την επεξεργασία σκόνης

• Τμήμα ψύξης

• Ελέγχος PLC και HMI

• Σταθμοί χειροκίνητης φόρτωσης και εκφόρτωσης

Η τελική διαμόρφωση του εξοπλισμού εξαρτάται από τη διαδικασία παραγωγής του πελάτη και τις απαιτήσεις επίστρωσης.

Επεξεργασία υλικού

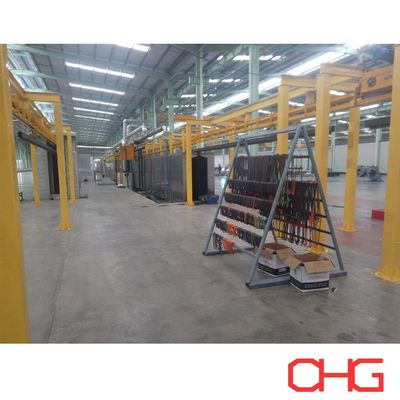

Τα μακρά προφίλ αλουμινίου απαιτούν σταθερή τοποθέτηση και κατάλληλη απόσταση καθώς ταξιδεύουν μέσω της γραμμής παραγωγής.

Ο αερομεταφορέας σχεδιάζεται σύμφωνα με παράγοντες όπως:

• Μέγιστο μήκος προφίλ

• Διατομή προφίλ

• Βάρος του εργαλείου

• Προφίλ ανά κρεμάστρα

• Απόσταση ανάμεσα στα κρεμάλια

• Απαιτούμενη χωρητικότητα γραμμής

• Ταχύτητα μεταφορέα

• Ανοιχτό ύψος εργαστηρίου

• Διαχείριση εξοπλισμού

Επιλέγονται κατάλληλα κρεμάστρα και σημεία αναστολής για να διατηρούνται σταθερά τα προφίλ, διατηρώντας την επαρκή πρόσβαση για προεπεξεργασία, ψεκασμό σκόνης και σκληρύνωση.

Για εφαρμογές που απαιτούν συσσώρευση φορέα ή πιο ευέλικτο έλεγχο της παραγωγής, μπορεί επίσης να εξεταστεί ο μεταφορέας ισχύος και ελεύθερου.

Προεπεξεργασία προφίλ αλουμινίου

Η προετοιμασία της επιφάνειας έχει σημαντική επιρροή στην προσκόλληση και την ικανότητα διάβρωσης της τελικής επίστρωσης σκόνης.

Πριν από την εφαρμογή της σκόνης, τα προφίλ αλουμινίου καθαρίζονται και υποβάλλονται σε χημική επεξεργασία για την απομάκρυνση των μολυσματικών ουσιών και τη δημιουργία κατάλληλης επιφάνειας για επικάλυψη.

Μια τυπική ακολουθία προεπεξεργασίας του αλουμινίου μπορεί να περιλαμβάνει:

Αποτρίχωση → Ξεπλύσιμο → Έλιξη / επεξεργασία επιφάνειας → Ξεπλύσιμο → επεξεργασία μετατροπής → Τελικό ξεπλύσιμο

Η πραγματική ακολουθία καθορίζεται από το κράμα αλουμινίου, την κατάσταση της επιφάνειας, το χημικό σύστημα και τις απαιτούμενες επιδόσεις της επικάλυψης.

Καθαρισμός και Αποτρίπανση

Το λάδι, το λίπος, η σκόνη, τα υπολείμματα εξάντλησης και άλλα μολυσματικά απομακρύνονται από την επιφάνεια του αλουμινίου πριν από την περαιτέρω χημική επεξεργασία.

Έξοδος και επεξεργασία της επιφάνειας

Όταν απαιτείται, μπορεί να ενσωματωθεί ένα στάδιο χαρακτικής ή σχετικής επεξεργασίας επιφάνειας για την προετοιμασία του υποστρώματος αλουμινίου για μεταγενέστερη μετατροπή.

Θεραπεία μετατροπής

Ανάλογα με τις προδιαγραφές του σχεδίου, η γραμμή μπορεί να χρησιμοποιήσει κατάλληλη μετατροπή χρωμάτων ή χωρίς χρώματα.

Η επιλεγμένη διαδικασία συμβάλλει στη δημιουργία κατάλληλης διεπαφής μεταξύ του υποστρώματος αλουμινίου και της επίστρωσης σκόνης, συμβάλλοντας παράλληλα στην απαιτούμενη προστασία από τη διάβρωση.

Τελικό ξεπλύσιμο

Οι απαιτήσεις τελικού ξεπλύματος, συμπεριλαμβανομένης της ποιότητας του νερού, καθορίζονται σύμφωνα με την επιλεγμένη χημική κατάσταση της προεπεξεργασίας.

Ξήρανση με υγρασία πριν από την εφαρμογή της σκόνης

Μετά την υγρή προεπεξεργασία, τα προφίλ αλουμινίου εισέρχονται σε τμήμα ξήρανσης για την αφαίρεση της υπολειπόμενης υγρασίας της επιφάνειας.

Το σύστημα ξήρανσης έχει σχεδιαστεί σύμφωνα με:

• Μέγεθος προφίλ

• Μονάδα αλουμινίου

• Ταχύτητα μεταφορέα

• Δυνατότητα παραγωγής

• Προεπεξεργασία

• Απαιτούμενες συνθήκες ξήρανσης

Μια επαρκώς ξηρή επιφάνεια του εργαστηρίου παρέχει κατάλληλες συνθήκες για την επακόλουθη εφαρμογή ηλεκτροστατικής σκόνης.

Εφαρμογή ηλεκτροστατικής σκόνης

Τα προετοιμασμένα προφίλ αλουμινίου εισέρχονται στο θάλαμο ψεκασμού σκόνης, όπου η ηλεκτροστατικά φορτισμένη σκόνη εφαρμόζεται στα γειωμένα εργαλεία.

Ανάλογα με τις απαιτήσεις παραγωγής, το τμήμα ψεκασμού μπορεί να συνδυάζει:

• Ατομικά όπλα ψεκασμού

• Ανταλλακτικοί

• Πυροβόλα χειροκίνητης επεξεργασίας

• Εξοπλισμός παροχής σκόνης

• Εξοπλισμός ανάκτησης σκόνης

Τα αυτόματα όπλα παρέχουν επαναλαμβανόμενη εφαρμογή κατά τη διάρκεια της συνεχούς παραγωγής, ενώ η χειροκίνητη επεξεργασία μπορεί να χρησιμοποιηθεί για περίπλοκες διατομές, εσοχές,και περιοχές που απαιτούν πρόσθετη κάλυψη.

Η ποσότητα και η τοποθέτηση του πυροβόλου ψεκασμού καθορίζονται σύμφωνα με τη γεωμετρία του προφίλ, την ταχύτητα της γραμμής, την απαιτούμενη ισχύ και τις προδιαγραφές της επικάλυψης.

Ανακύκλωση σκόνης και διαχείριση χρώματος

Η υπερβολική ψεκαστική σκόνη συλλέγεται από το σύστημα εκχύλισης και ανάκτησης κλιβών.

Η κατάλληλη διαμόρφωση ανάκτησης εξαρτάται από:

• Αριθμός χρωμάτων σκόνης

• Συχνότητα αλλαγών χρώματος

• Όγκος παραγωγής

• Απαιτήσεις ανάκτησης σκόνης

• Απαιτούμενος χρόνος καθαρισμού

• Διαμόρφωση θήκης ψεκασμού

Για τους κατασκευαστές που παράγουν διάφορα χρώματα, οι απαιτήσεις αλλαγής χρώματος θα πρέπει να λαμβάνονται υπόψη κατά τον αρχικό σχεδιασμό του συστήματος καμπίνας και ανάκτησης.

Στερεοποίηση σε σκόνη

Μετά το ψεκασμό, τα επικαλυμμένα προφίλ μεταφέρονται στο φούρνο στεγνώσεως.

Κατά τη διάρκεια της επεξεργασίας, η σκόνη λιώνει, ρέει και συνδέεται για να σχηματίσει την τελική ταινία επικάλυψης.

Το σύστημα στεγνώσεως είναι σχεδιασμένο σύμφωνα με τις απαιτήσεις του κατασκευαστή της σκόνης και τα θερμικά χαρακτηριστικά των προφίλ αλουμινίου.

Σημαντικοί παράγοντες είναι:

• Απαιτούμενη θερμοκρασία μετάλλου

• Προδιαγραφές για την εξάντληση σε σκόνη

• Διατομή προφίλ και πάχος τοίχου

• Ταχύτητα μεταφορέα

• Δυνατότητα παραγωγής

• Διαμόρφωση φούρνου

• Διαθέσιμη ενέργεια θέρμανσης

Για την επίτευξη της απαιτούμενης εμφάνισης, της προσκόλλησης, των μηχανικών ιδιοτήτων και της μακροχρόνιας απόδοσης της επικάλυψης, είναι σημαντικές οι σωστές συνθήκες στεγνώσεως.

Ψύξη και τελική επιθεώρηση

Μετά την έξοδο από το φούρνο επεξεργασίας, τα επικαλυμμένα προφίλ περνάνε από ένα τμήμα ψύξης πριν από την εκφόρτωση και την περαιτέρω μεταχείριση.

Στη συνέχεια, τα τελικά προϊόντα μπορούν να επιθεωρηθούν σύμφωνα με τις απαιτούμενες προδιαγραφές ποιότητας.

Τα τυπικά στοιχεία επιθεώρησης περιλαμβάνουν:

• Δάχος ξηρού φιλμ

• Εμφάνιση της επιφάνειας

• Χρώμα και λάμψη

• Συσχέτιση επικάλυψης

• Ομοιότητα της επικάλυψης

• Ορατά ελαττώματα

Επιπλέον δοκιμές μπορούν να ενσωματωθούν σύμφωνα με τα πρότυπα του προϊόντος του πελάτη και τις απαιτήσεις τελικής χρήσης.

Τυπικές εφαρμογές

Η γραμμή παραγωγής μπορεί να προσαρμοστεί για προϊόντα αλουμινίου όπως:

• Προφίλ παραθύρων και θυρών

• Προφίλ τείχους κουρτίνας

• Εκχυλίσεις αλουμινίου για αρχιτεκτονικές χρήσεις

• Προφίλ αλουμινίου για βιομηχανικές χρήσεις

• Συστατικά επίπλων

• Διακοσμητικά προφίλ αλουμινίου

• Φάρες ηλιακών συλλόγων

• Συστατικά συστημάτων κτιρίων

• Εκτόξευση που σχετίζεται με τις μεταφορές

• Γενικά προϊόντα αλουμινίου

Δεδομένου ότι τα διαφορετικά προϊόντα έχουν διαφορετικές διατομές και απαιτήσεις τελικής επεξεργασίας, η διάταξη της γραμμής παραγωγής και η διαδικασία θα πρέπει να αναπτύσσονται γύρω από την πραγματική γκάμα προϊόντων.

Προσαρμοσμένες λύσεις επικάλυψης σκόνης αλουμινίου

Κάθε γραμμή επικάλυψης σκόνης προφίλ αλουμινίου σχεδιάζεται σύμφωνα με τις ειδικές για το έργο συνθήκες παραγωγής.

Για την ανάπτυξη της κατάλληλης τεχνικής λύσης, είναι ιδιαίτερα σημαντικές οι ακόλουθες πληροφορίες:

• Τεχνουργήματα ή διατομές προφίλ από αλουμίνιο

• Μέγιστο και ελάχιστο μήκος προφίλ

• Μέγιστες διαστάσεις του εργασιακού τμήματος

• Βάρος προφίλ

• Απαιτούμενη ωριαία ή ημερήσια παραγωγική ικανότητα

• Αριθμός προφίλ ανά κρεμάστρα

• Απαιτούμενη προδιαγραφή επικάλυψης

• Απαιτήσεις προεπεξεργασίας

• Τύπος σκόνης

• Αριθμός χρωμάτων

• Συχνότητα αλλαγής χρώματος

• Μέγεθος εργοστασίου και καθαρό ύψος

• Διαθέσιμη πηγή ενέργειας

• Τοπικές ηλεκτρικές συνθήκες

• Απαιτούμενο επίπεδο αυτοματοποίησης

Με βάση αυτές τις πληροφορίες, μπορούμε να σχεδιάσουμε το σύστημα προεπεξεργασίας, τον εξοπλισμό ξήρανσης, τον αερομεταφορέα, το θάλαμο ψεκασμού σκόνης, τον εξοπλισμό εφαρμογής και ανάκτησης σκόνης, το φούρνο σκληρύνει, το τμήμα ψύξης,σύστημα ελέγχου, και ολοκληρώνει τη διάταξη της γραμμής παραγωγής για να ταιριάζει με τις απαιτήσεις κατασκευής του πελάτη.

Επικοινωνήστε μαζί μας με τις πληροφορίες του προφίλ αλουμινίου και την απαιτούμενη παραγωγική ικανότητα για μια εξατομικευμένη τεχνική πρόταση και προσφορά.
