Υψηλή ισχύς και ελεύθερο σύστημα μεταφορέα με ενσωματωμένο εξοπλισμό ανύψωσης και μεταφοράς για σύνθετες διαμορφώσεις γραμμών επικάλυψης

Προσαρμοσμένος χειρισμός εναέριων υλικών για αυτοματοποιημένη παραγωγή επίστρωσης

Αυτό το σύστημα μεταφοράς Power and Free με ανυψωτικό εξοπλισμό έχει σχεδιαστεί για γραμμές παραγωγής βιομηχανικών επικαλύψεων που απαιτούν ευέλικτη μεταφορά τεμαχίου εργασίας, κάθετη μεταφορά, συσσώρευση και ελεγχόμενη κίνηση μεταξύ διαφορετικών τμημάτων διεργασίας.

Συνδυάζοντας έναν εναέριο μεταφορέα Power και Free με εξοπλισμό ανύψωσης και μεταφοράς, τα τεμάχια μπορούν να μεταφερθούν όχι μόνο οριζόντια μέσω της γραμμής παραγωγής αλλά και κάθετα όπου απαιτείται από τη διαδικασία ή τη διάταξη του εργοστασίου.

Αυτή η διαμόρφωση είναι ιδιαίτερα χρήσιμη για γραμμές επίστρωσης που περιλαμβάνουν σταθμούς φόρτωσης και εκφόρτωσης, διατάξεις μεταφοράς πολλαπλών επιπέδων, σημεία μεταφοράς διεργασιών, επεξεργασία εμβάπτισης ή περιοχές με διαφορετικά υψόμετρα μεταφορέων.

Το πλήρες σύστημα προσαρμόζεται σύμφωνα με τις διαστάσεις του τεμαχίου εργασίας, το βάρος, την ικανότητα παραγωγής, τη ροή της διαδικασίας, το καθαρό ύψος του εργοστασίου και τη διάταξη του εξοπλισμού επίστρωσης.

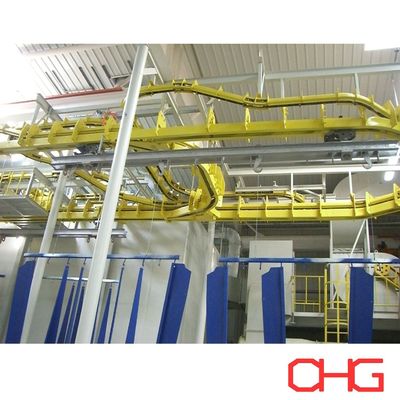

Ισχύς και δωρεάν διαμόρφωση μεταφορέα

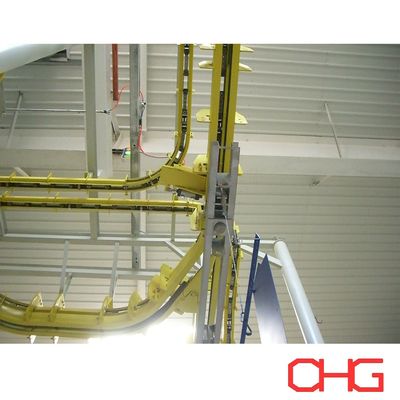

Ο μεταφορέας χρησιμοποιεί ξεχωριστή ισχύ και ελεύθερες τροχιές.

Η τροχιά ισχύος περιέχει την κινούμενη αλυσίδα που παρέχει δύναμη μεταφοράς, ενώ οι μεμονωμένοι μεταφορείς ταξιδεύουν στην ελεύθερη τροχιά. Μέσω μηχανισμών μηχανικής εμπλοκής και απελευθέρωσης, οι φορείς μπορούν να κινούνται ανεξάρτητα μέσα στο σύστημα μεταφοράς.

Αυτή η ρύθμιση επιτρέπει στους μεταφορείς να:

• Μετακινηθείτε σε τμήματα συνεχούς διαδικασίας

• Σταματήστε σε καθορισμένους σταθμούς

• Συσσωρεύονται σε περιοχές απομόνωσης

• Απελευθερωθεί μεμονωμένα

• Μεταφορά μεταξύ τμημάτων μεταφοράς

• Αλλάξτε διαδρομές όπου απαιτείται

• Συντονισμός με ανυψωτικό εξοπλισμό

Σε σύγκριση με έναν συμβατικό συνεχή εναέριο μεταφορέα, αυτό παρέχει μεγαλύτερη ευελιξία για διαδικασίες επίστρωσης με διαφορετικούς χρόνους κύκλου.

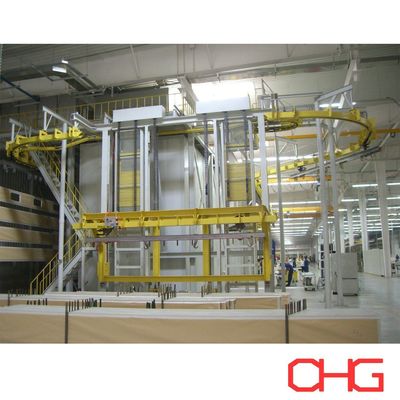

Ενσωματωμένος εξοπλισμός ανύψωσης

Το σύστημα ανύψωσης παρέχει ελεγχόμενη κάθετη κίνηση των φορέων ή των τεμαχίων εργασίας σε καθορισμένες θέσεις.

Ανάλογα με τη διαδικασία παραγωγής, ο εξοπλισμός ανύψωσης μπορεί να ενσωματωθεί για:

• Ανύψωση των τεμαχίων από το επίπεδο φόρτωσης στο επίπεδο του εναέριου μεταφορέα

• Φορείς χαμηλώματος για άνετη φόρτωση ή εκφόρτωση

• Σύνδεση τμημάτων μεταφοράς σε διαφορετικά υψόμετρα

• Μεταφορά προϊόντων μεταξύ των περιοχών διεργασίας

• Υποστήριξη διαδικασιών εμβάπτισης ή εμβάπτισης όπου ισχύει

• Προσαρμογή της διαδρομής του μεταφορέα στους εργοστασιακούς περιορισμούς ύψους

Η διαδρομή ανύψωσης, η χωρητικότητα φορτίου, η μέθοδος μεταφοράς και η ακολουθία λειτουργίας σχεδιάζονται σύμφωνα με το πραγματικό έργο.

Βολική φόρτωση και εκφόρτωση

Για μεγάλα, βαριά ή δύσκολα στον χειρισμό τεμάχια εργασίας, η φόρτωση απευθείας σε έναν μεταφορέα με υψηλή επιβάρυνση μπορεί να είναι άβολη.

Ένας σταθμός ανύψωσης μπορεί να χαμηλώσει το φορέα σε ένα πιο κατάλληλο ύψος εργασίας για φόρτωση ή εκφόρτωση. Αφού ασφαλιστεί το προϊόν, ο φορέας ανυψώνεται και μεταφέρεται πίσω στο κύριο σύστημα μεταφοράς.

Αυτή η ρύθμιση μπορεί:

• Απλοποιήστε τον χειρισμό του τεμαχίου εργασίας

• Μειώστε την περιττή ανύψωση από τους χειριστές

• Βελτιώστε την πρόσβαση σε μεταφορείς και κρεμάστρες

• Υποστήριξη χειρισμού μεγαλύτερων προϊόντων

• Συνδέστε τις λειτουργίες σε επίπεδο εδάφους με εναέρια μεταφορά

Η φόρτωση και η εκφόρτωση μπορεί να είναι χειροκίνητη, με τη βοήθεια περονοφόρου ανυψωτικού οχήματος ή να συντονιστεί με άλλο εξοπλισμό χειρισμού υλικών ανάλογα με τα χαρακτηριστικά του προϊόντος.

Προσαρμοσμένο σχέδιο μεταφοράς και κρεμάστρας

Οι μεταφορείς κατασκευάζονται σύμφωνα με τα πραγματικά τεμάχια εργασίας που μεταφέρονται.

Τα ζητήματα σχεδιασμού περιλαμβάνουν:

• Μέγιστες διαστάσεις τεμαχίου εργασίας

• Μέγιστο βάρος

• Αριθμός προϊόντων ανά μεταφορέα

• Κέντρο βαρύτητας

• Προσανατολισμός κρέμασης

• Απαιτούμενη προσβασιμότητα επίστρωσης

• Διάσταση φορέα

• Διάκενο μεταφορέα

• Διαστάσεις ανοίγματος φούρνου

• Μέθοδος φόρτωσης και εκφόρτωσης

• Απαιτήσεις ανύψωσης

Τα κατάλληλα εξαρτήματα και κρεμάστρες βοηθούν στη διατήρηση της σταθερότητας του τεμαχίου εργασίας κατά τη μεταφορά, την ανύψωση, τον ψεκασμό, τη σκλήρυνση και άλλες διαδικασίες επίστρωσης.

Συσσώρευση φέροντος και προσωρινή αποθήκευση

Η τεχνολογία Power and Free επιτρέπει στους μεταφορείς να συσσωρεύονται σε καθορισμένες θέσεις χωρίς να σταματά ολόκληρος ο μεταφορέας.

Οι ζώνες συσσώρευσης μπορούν να ενσωματωθούν:

• Πριν από τους θαλάμους ψεκασμού

• Πριν τους φούρνους ωρίμανσης

• Μεταξύ διεργασιών με διαφορετικούς χρόνους κύκλου

• Σε σταθμούς φόρτωσης

• Σε σταθμούς εκφόρτωσης

• Πριν από την ανύψωση ή τη μεταφορά εξοπλισμού

• Στους χώρους επιθεώρησης

Αυτό παρέχει buffers παραγωγής και βοηθά στο συντονισμό του εξοπλισμού επίστρωσης που λειτουργεί σε διαφορετικές ταχύτητες επεξεργασίας.

Ευέλικτη δρομολόγηση μεταφορέων

Η διαδρομή του μεταφορέα μπορεί να προσαρμοστεί ανάλογα με τη διαδικασία επίστρωσης και τον διαθέσιμο χώρο εργαστηρίου.

Όπου απαιτείται, οι διακόπτες και τα τμήματα μεταφοράς μπορούν να επιτρέψουν στους μεταφορείς να ακολουθήσουν διαφορετικές διαδρομές εντός της γραμμής παραγωγής.

Οι πιθανές διαμορφώσεις περιλαμβάνουν:

• Κύριες και διακλαδικές διαδρομές μεταφοράς

• Διαδικασία παράκαμψης τμημάτων

• Πολλαπλοί σταθμοί επίστρωσης

• Ξεχωριστές περιοχές συσσώρευσης

• Εναλλακτικά σημεία φόρτωσης και εκφόρτωσης

• Τμήματα μεταφορέων σε διαφορετικά υψόμετρα

Η ευέλικτη δρομολόγηση μπορεί να είναι ιδιαίτερα χρήσιμη όταν πολλοί τύποι προϊόντων υποβάλλονται σε επεξεργασία στην ίδια γραμμή επίστρωσης.

Ενσωμάτωση με εξοπλισμό παραγωγής επίστρωσης

Το σύστημα μεταφοράς και ανύψωσης Power and Free μπορεί να ενσωματωθεί με διάφορες διαδικασίες και εξοπλισμό επίστρωσης, όπως:

• Συστήματα προεπεξεργασίας ψεκασμού

• Συστήματα προεπεξεργασίας εμβάπτισης

• Τμήματα ξήρανσης υγρασίας

• Θάλαμοι ψεκασμού πούδρας

• Αυτόματος εξοπλισμός ψεκασμού σκόνης

• Χειροκίνητοι σταθμοί επαφής

• Υγρός εξοπλισμός βαφής

• Φούρνοι ωρίμανσης

• Ζώνες ψύξης

• Σταθμοί επιθεώρησης

• Χώροι φόρτωσης και εκφόρτωσης

Η διάταξη του μεταφορέα και η ακολουθία κίνησης του φορέα συντονίζονται με την πλήρη ροή της διαδικασίας κατά τη διάρκεια της μηχανικής.

Έλεγχος και συγχρονισμός βάσει PLC

Ο μεταφορέας και ο εξοπλισμός ανύψωσης μπορούν να ενσωματωθούν στο σύστημα ελέγχου PLC και HMI της γραμμής παραγωγής.

Ανάλογα με τη διαμόρφωση του έργου, το σύστημα ελέγχου μπορεί να συντονίσει:

• Κίνηση μεταφορέα

• Ανίχνευση φορέα

• Θέσεις στάσης και απελευθέρωσης

• Ακολουθίες συσσώρευσης

• Λειτουργίες ανύψωσης και κατεβάσματος

• Μηχανισμοί μεταφοράς

• Ταχύτητα μεταφορέα

• Δρομολόγηση διαδικασίας

• Σύζευξη εξοπλισμού

• Συναγερμοί σφαλμάτων

• Κατάσταση λειτουργίας

Αισθητήρες και συσκευές ανίχνευσης θέσης μπορούν να εγκατασταθούν σε βασικές θέσεις για να συντονίσουν την κίνηση του φορέα με τον εξοπλισμό ανύψωσης και επίστρωσης.

Ασφάλεια και Προστασία Εξοπλισμού

Τα κατάλληλα μέτρα ασφαλείας ενσωματώνονται σύμφωνα με τη διάταξη του εξοπλισμού, το φορτίο του φορέα, τη λειτουργία ανύψωσης και το περιβάλλον παραγωγής.

Ανάλογα με την εφαρμογή, το σύστημα μπορεί να περιλαμβάνει:

• Συσκευές διακοπής έκτακτης ανάγκης

• Ανίχνευση θέσης φορέα

• Ανίχνευση θέσης ανύψωσης

• Προστασία υπερφόρτωσης

• Μηχανικές μανδαλώσεις

• Ασφαλίσεις μεταφορέων

• Έλεγχος αντισύγκρουσης όπου απαιτείται

• Μηχανική φύλαξη

• Συναγερμοί σφαλμάτων

• Προστασία χειριστή γύρω από τους χώρους ανύψωσης και μεταφοράς

Η λεπτομερής διαμόρφωση ασφαλείας καθορίζεται κατά τη διάρκεια της μηχανικής του έργου.

Κύρια Πλεονεκτήματα

• Οριζόντια και κάθετη μεταφορά υλικού:Ο συνδυασμός της εναέριας μεταφοράς με τον εξοπλισμό ανύψωσης επιτρέπει στους μεταφορείς να μετακινούνται μεταξύ διαφορετικών υψών και περιοχών επεξεργασίας μέσα σε ένα συντονισμένο σύστημα χειρισμού υλικών.
• Ευέλικτη ροή παραγωγής:Ο έλεγχος μεμονωμένου φορέα επιτρέπει στα τεμάχια εργασίας να σταματούν, να συσσωρεύονται, να μεταφέρονται και να συνεχίζουν σύμφωνα με τις πραγματικές απαιτήσεις της διαδικασίας.
• Βελτιωμένη χρήση χώρου εργαστηρίου:Η εναέρια μεταφορά μειώνει την κατάληψη του δαπέδου, ενώ η κατακόρυφη μεταφορά καθιστά δυνατή την ανάπτυξη διάταξης μεταφορέων γύρω από τις υπάρχουσες συνθήκες του εργοστασίου.
• Ευκολότερος χειρισμός τεμαχίου εργασίας:Το κατέβασμα των φορέων στις θέσεις φόρτωσης ή εκφόρτωσης μπορεί να απλοποιήσει τον χειρισμό μεγάλων ή βαρέων προϊόντων.
• Buffering παραγωγής:Οι περιοχές συσσώρευσης βοηθούν στην εξισορρόπηση των διαδικασιών με διαφορετικούς χρόνους κύκλου και μειώνουν τον αντίκτυπο των προσωρινών διακοπών.
• Προσαρμοσμένο για διαφορετικά τεμάχια εργασίας:Η χωρητικότητα του φορέα, ο σχεδιασμός της κρεμάστρας, ο εξοπλισμός ανύψωσης, η διάταξη τροχιάς και η λογική ελέγχου σχεδιάζονται σύμφωνα με τα πραγματικά προϊόντα αντί να βασίζονται σε μια σταθερή τυπική διαμόρφωση.

Τυπικές Εφαρμογές

Τα συστήματα ισχύος και δωρεάν μεταφορέων με ανυψωτικό εξοπλισμό μπορούν να χρησιμοποιηθούν σε γραμμές επίστρωσης για:

• Εξαρτήματα αυτοκινήτων

• Ανταλλακτικά μηχανημάτων

• Ηλεκτρικά ντουλάπια και καμπίνες

• Προϊόντα HVAC

• Αγροτικός εξοπλισμός

• Μεταλλικά έπιπλα

• Συστήματα αποθήκευσης

• Κατασκευασμένα προϊόντα χάλυβα

• Μεγάλα βιομηχανικά εξαρτήματα

• Γενικά μεταλλικά προϊόντα

Η κατάλληλη διαμόρφωση εξαρτάται από το βάρος του τεμαχίου εργασίας, τις διαστάσεις, τη διαδικασία επίστρωσης και την απαιτούμενη παραγωγική ικανότητα.

Τεχνική Διαμόρφωση

Προσαρμοσμένες λύσεις μεταφοράς και ανύψωσης

Κάθε σύστημα μεταφοράς Power and Free σχεδιάζεται σύμφωνα με τη διαδικασία παραγωγής του πελάτη και τις εργοστασιακές συνθήκες.

Σημαντικές πληροφορίες μηχανικής περιλαμβάνουν:

• Διαστάσεις τεμαχίου εργασίας

• Μέγιστο βάρος τεμαχίου εργασίας

• Προϊόντα ανά μεταφορέα

• Απαιτούμενη παραγωγική ικανότητα

• Ροή διαδικασίας

• Διάσταση φορέα

• Απαιτήσεις ταχύτητας μεταφορέα

• Εργοστασιακές διαστάσεις και καθαρό ύψος

• Απαιτούμενο ύψος ανύψωσης

• Μέθοδος φόρτωσης και εκφόρτωσης

• Θέσεις συσσώρευσης

• Δρομολόγηση μεταφορέων

• Διάταξη εξοπλισμού επίστρωσης

• Απαιτούμενο επίπεδο αυτοματισμού

Με βάση αυτές τις παραμέτρους, μπορούμε να αναπτύξουμε μια προσαρμοσμένη λύση που καλύπτει το σύστημα Power and Free track, φορείς, κρεμάστρες, ανυψωτικό εξοπλισμό, τμήματα συσσώρευσης, μηχανισμούς μεταφοράς, σύστημα μετάδοσης κίνησης, έλεγχο PLC, προστασία ασφαλείας και ενσωμάτωση με την πλήρη γραμμή παραγωγής επίστρωσης.

Επικοινωνήστε μαζί μας με τις πληροφορίες του τεμαχίου εργασίας σας, τη διαδικασία επίστρωσης και τη διάταξη του εργοστασίου για μια προσαρμοσμένη πρόταση μεταφοράς και συστήματος ανύψωσης Power and Free.
