Ευέλικτο Αυτοματοποιημένο Σύστημα Βαφής για Βιομηχανικά Μεταλλικά Προϊόντα

Αυτή η γραμμή παραγωγής βαφής πούδρας με μεταφορέα Power and Free έχει σχεδιαστεί για κατασκευαστές που απαιτούν ευέλικτη διακίνηση υλικών, ελεγχόμενη ροή παραγωγής και αξιόπιστη απόδοση βαφής πούδρας.

Ο εναέριος μεταφορέας Power and Free επιτρέπει στους μεμονωμένους φορείς να σταματούν, να συσσωρεύονται, να απελευθερώνονται ή να μεταφέρονται σύμφωνα με τις απαιτήσεις των διαφόρων σταδίων επεξεργασίας. Σε σύγκριση με έναν συμβατικό συνεχή μεταφορέα, αυτή η διαμόρφωση παρέχει μεγαλύτερη ευελιξία όταν τα προϊόντα απαιτούν διαφορετικούς χρόνους επεξεργασίας ή όταν χειρίζονται πολλαπλοί τύποι τεμαχίων στην ίδια γραμμή παραγωγής.

Το πλήρες σύστημα βαφής μπορεί να προσαρμοστεί σύμφωνα με τις διαστάσεις των τεμαχίων του πελάτη, το βάρος, την παραγωγική ικανότητα, τις απαιτήσεις βαφής, τη διάταξη του εργοστασίου και το απαιτούμενο επίπεδο αυτοματισμού.

Κύρια Διαμόρφωση Γραμμής Παραγωγής

Ανάλογα με τις απαιτήσεις του έργου, μια πλήρης γραμμή βαφής πούδρας Power and Free μπορεί να ενσωματώσει:

• Σύστημα προεπεξεργασίας επιφάνειας

• Τμήμα ξήρανσης υγρασίας

• Εναέριος μεταφορέας Power and Free

• Αυτόματος θάλαμος ψεκασμού πούδρας

• Αυτόματα πιστόλια ηλεκτροστατικού ψεκασμού

• Σταθμοί χειροκίνητης διόρθωσης

• Εξοπλισμός τροφοδοσίας και ανάκτησης πούδρας

• Φούρνος σκλήρυνσης πούδρας

• Τμήμα ψύξης

• Σταθμοί φόρτωσης και εκφόρτωσης

• Σύστημα ελέγχου PLC και HMI

Η διαμόρφωση του εξοπλισμού επιλέγεται σύμφωνα με την πραγματική διαδικασία βαφής αντί να χρησιμοποιείται μια σταθερή τυπική διάταξη.

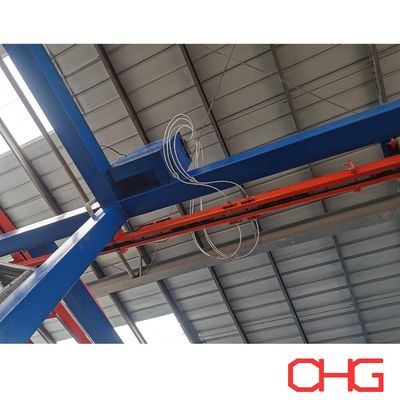

Εναέριος Μεταφορέας Power and Free

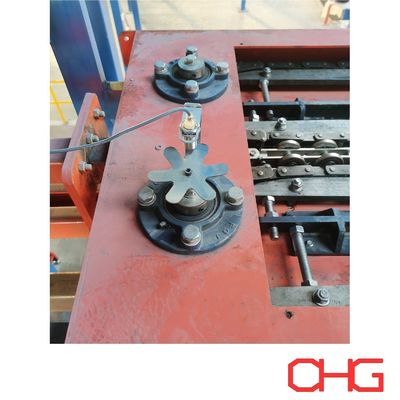

Ο μεταφορέας Power and Free χρησιμοποιεί ξεχωριστές ράγες κίνησης (power) και ελεύθερης κίνησης (free).

Η ράγα κίνησης περιέχει την αλυσίδα κίνησης, ενώ οι φορείς κινούνται κατά μήκος της ελεύθερης ράγας. Μέσω κατάλληλων μηχανισμών εμπλοκής και απεμπλοκής, οι μεμονωμένοι φορείς μπορούν να λειτουργούν ανεξάρτητα εντός του συνολικού συστήματος μεταφορέα.

Αυτό επιτρέπει στα τεμάχια να:

• Μετακινούνται μεταξύ διαφορετικών σταδίων παραγωγής

• Σταματούν σε καθορισμένες θέσεις επεξεργασίας

• Συσσωρεύονται σε χώρους αποθήκευσης (buffer)

• Απελευθερώνονται σύμφωνα με τις απαιτήσεις παραγωγής

• Μεταφέρονται μεταξύ τμημάτων του μεταφορέα

• Ακολουθούν διαφορετικές διαδρομές όπου απαιτεί η διαδικασία

Αυτή η ευελιξία είναι ιδιαίτερα χρήσιμη σε αυτοματοποιημένες γραμμές βαφής όπου η προεπεξεργασία, ο ψεκασμός, η σκλήρυνση, η ψύξη και οι εργασίες φόρτωσης μπορεί να απαιτούν διαφορετικούς χρόνους επεξεργασίας.

Ευέλικτος Σχεδιασμός Φορέα και Κρεμάστρας

Οι φορείς και οι κρεμάστρες σχεδιάζονται σύμφωνα με τα προϊόντα που βάφονται αντί να χρησιμοποιείται ένας καθολικός σχεδιασμός.

Σημαντικοί παράγοντες περιλαμβάνουν:

• Μέγιστες διαστάσεις τεμαχίου

• Βάρος τεμαχίου

• Αριθμός προϊόντων ανά φορέα

• Προσανατολισμός ανάρτησης

• Κέντρο βάρους

• Απαιτούμενη απόσταση φορέων

• Προσβασιμότητα πιστολιού ψεκασμού

• Διαστάσεις ανοίγματος φούρνου

• Μέθοδος φόρτωσης και εκφόρτωσης

Το σύστημα μπορεί να φιλοξενήσει διαφορετικές διαμορφώσεις φορέων, από μικρότερα βιομηχανικά εξαρτήματα έως μεγάλα και βαριά μεταλλικά προϊόντα.

Αυτοματοποιημένη Διαδικασία Βαφής Πούδρας

Μια τυπική ακολουθία παραγωγής μπορεί να διαμορφωθεί ως:

Φόρτωση → Προεπεξεργασία → Ξήρανση Υγρασίας → Ψεκασμός Πούδρας → Σκλήρυνση Πούδρας → Ψύξη → Επιθεώρηση → Εκφόρτωση

1. Φόρτωση

Τα μεταλλικά εξαρτήματα τοποθετούνται σε κατάλληλες κρεμάστρες ή φορείς στον σταθμό φόρτωσης.

Η φόρτωση μπορεί να είναι χειροκίνητη, με υποβοήθηση περονοφόρου ή ενσωματωμένη με άλλο εξοπλισμό διακίνησης υλικών, ανάλογα με το μέγεθος και το βάρος του τεμαχίου.

2. Προεπεξεργασία Επιφάνειας

Πριν την εφαρμογή της πούδρας, τα τεμάχια υποβάλλονται στην απαιτούμενη διαδικασία καθαρισμού και χημικής προεπεξεργασίας.

Ανάλογα με το υπόστρωμα και τις απαιτήσεις βαφής, η διαδικασία μπορεί να περιλαμβάνει:

• Απολίπανση

• Ξέπλυμα με νερό

• Επιφανειακή προετοιμασία

• Φωσφάτωση ή άλλη επεξεργασία μετατροπής

• Τελικό ξέπλυμα

Μπορούν να εξεταστούν διαμορφώσεις προεπεξεργασίας με ψεκασμό και εμβάπτιση, ανάλογα με τη γεωμετρία του προϊόντος και τις απαιτήσεις παραγωγής.

3. Ξήρανση Υγρασίας

Μετά την υγρή προεπεξεργασία, τα τεμάχια περνούν από ένα τμήμα ξήρανσης για την απομάκρυνση της υπολειπόμενης υγρασίας πριν την εφαρμογή της πούδρας.

Οι στεγνές και σωστά προετοιμασμένες επιφάνειες βοηθούν στην παροχή σταθερών συνθηκών ηλεκτροστατικού ψεκασμού και μειώνουν τα ελαττώματα βαφής.

4. Ηλεκτροστατικός Ψεκασμός Πούδρας

Τα τεμάχια εισέρχονται στον θάλαμο ψεκασμού πούδρας, όπου τα ηλεκτροστατικά πιστόλια ψεκασμού εφαρμόζουν πούδρα στις γειωμένες μεταλλικές επιφάνειες.

Ανάλογα με το απαιτούμενο επίπεδο αυτοματισμού, το τμήμα ψεκασμού μπορεί να ενσωματώνει:

• Αυτόματα πιστόλια ψεκασμού

• Αναρροφητήρες (Reciprocators)

• Χειροκίνητα πιστόλια διόρθωσης

• Εξοπλισμός τροφοδοσίας πούδρας

• Εξοπλισμός ανάκτησης πούδρας

Ο αυτόματος ψεκασμός παρέχει επαναλαμβανόμενη εφαρμογή στις κύριες επιφάνειες, ενώ η χειροκίνητη διόρθωση μπορεί να χρησιμοποιηθεί για σύνθετες γεωμετρίες, εσοχές, γωνίες και άλλες δυσπρόσιτες θέσεις.

5. Σκλήρυνση Πούδρας

Μετά την εφαρμογή της πούδρας, οι φορείς μεταφέρουν τα βαμμένα τεμάχια στον φούρνο σκλήρυνσης.

Υπό ελεγχόμενες συνθήκες θέρμανσης, η πούδρα λιώνει, ρέει και διασταυρώνεται χημικά για να σχηματίσει μια συνεχή μεμβράνη βαφής.

Οι συνθήκες σκλήρυνσης καθορίζονται σύμφωνα με την προδιαγραφή της πούδρας, το υλικό του τεμαχίου, το πάχος του μετάλλου και την απαιτούμενη απόδοση της βαφής.

6. Ψύξη

Μετά τη σκλήρυνση, τα τεμάχια μετακινούνται στην περιοχή ψύξης πριν την επιθεώρηση και την εκφόρτωση.

Μπορεί να επιλεγεί φυσική ψύξη ή ψύξη με εξαναγκασμένο αέρα, ανάλογα με την παραγωγική ικανότητα και τον διαθέσιμο χώρο του εργοστασίου.

7. Επιθεώρηση και Εκφόρτωση

Τα τελικά προϊόντα επιθεωρούνται σύμφωνα με την απαιτούμενη προδιαγραφή βαφής πριν αφαιρεθούν από τον μεταφορέα.

Τυπικά στοιχεία επιθεώρησης μπορεί να περιλαμβάνουν πάχος βαφής, εμφάνιση, χρώμα, γυαλάδα, πρόσφυση και ορατά ελαττώματα επιφάνειας.

Συσσώρευση Φορέων και Αποθήκευση Παραγωγής (Buffer)

Ένα από τα κύρια πλεονεκτήματα ενός συστήματος Power and Free είναι η δυνατότητα δημιουργίας ζωνών συσσώρευσης εντός της γραμμής παραγωγής.

Οι φορείς μπορούν να περιμένουν σε καθορισμένες θέσεις χωρίς να σταματήσει ολόκληρο το σύστημα μεταφορέα.

Μπορούν να ενσωματωθούν χώροι αποθήκευσης (buffer):

• Πριν από τους θαλάμους ψεκασμού

• Πριν από τους φούρνους σκλήρυνσης

• Στους σταθμούς φόρτωσης

• Στους σταθμούς εκφόρτωσης

• Μεταξύ διαδικασιών με διαφορετικούς χρόνους κύκλου

• Σε χώρους επιθεώρησης ή αναμονής παραγωγής

Αυτό βοηθά στον συντονισμό διαφορετικών σταδίων παραγωγής και παρέχει μεγαλύτερη ευελιξία όταν συμβαίνουν προσωρινές διακοπές σε ένα τμήμα της γραμμής.

Ευέλικτη Δρομολόγηση Μεταφορέα

Για γραμμές παραγωγής που χειρίζονται διαφορετικούς τύπους προϊόντων ή απαιτήσεις διαδικασίας, ο μεταφορέας μπορεί να σχεδιαστεί με λειτουργίες μεταφοράς και δρομολόγησης.

Ανάλογα με τη διάταξη, αυτό μπορεί να επιτρέπει σε ορισμένους φορείς να:

• Εισέρχονται σε διαφορετικά τμήματα βαφής

• Παρακάμπτουν επιλεγμένες περιοχές επεξεργασίας

• Μετακινούνται σε ζώνες συσσώρευσης

• Μεταφέρονται σε εναλλακτικές διαδρομές παραγωγής

• Φτάνουν σε διαφορετικούς σταθμούς φόρτωσης ή εκφόρτωσης

Η πραγματική διάταξη δρομολόγησης καθορίζεται σύμφωνα με τη διαδικασία παραγωγής του πελάτη και τη διάταξη του εργαστηρίου.

Έλεγχος Μεταφορέα και Διαδικασίας Βασισμένος σε PLC

Ο μεταφορέας Power and Free μπορεί να ενσωματωθεί με το σύστημα ελέγχου της πλήρους γραμμής βαφής πούδρας.

Ανάλογα με το έργο, το σύστημα PLC και HMI μπορεί να συντονίζει:

• Λειτουργία μεταφορέα

• Κίνηση φορέα

• Θέσεις στάσης και απελευθέρωσης

• Ζώνες συσσώρευσης

• Ταχύτητα μεταφορέα

• Ανίχνευση τεμαχίου

• Δρομολόγηση διαδικασίας

• Αλληλοσύνδεση εξοπλισμού

• Λειτουργία εξοπλισμού ψεκασμού

• Λειτουργία φούρνου

• Συναγερμοί σφαλμάτων και παρακολούθηση κατάστασης

Αυτή η ενσωμάτωση επιτρέπει στον εξοπλισμό διακίνησης υλικών και βαφής να λειτουργεί ως συντονισμένο σύστημα παραγωγής.

Ασφάλεια και Προστασία Εξοπλισμού

Μπορούν να ενσωματωθούν κατάλληλα μέτρα ασφαλείας σύμφωνα με τη διάταξη του μεταφορέα, τα χαρακτηριστικά των τεμαχίων και το περιβάλλον λειτουργίας.

Αυτά μπορεί να περιλαμβάνουν:

• Συσκευές έκτακτης ανάγκης

• Ανίχνευση θέσης φορέα

• Προστασία υπερφόρτωσης μεταφορέα

• Αλληλοσυνδέσεις εξοπλισμού

• Μηχανική προστασία

• Συναγερμοί σφαλμάτων

• Έλεγχος αποφυγής συγκρούσεων όπου απαιτείται

• Προστασία χειριστή σε περιοχές φόρτωσης και εκφόρτωσης

Η διαμόρφωση ασφαλείας καθορίζεται κατά τη λεπτομερή μηχανική σχεδίαση σύμφωνα με την πραγματική γραμμή παραγωγής.

Κύρια Πλεονεκτήματα

Ευέλικτη Μεταφορά Τεμαχίων

Ο ανεξάρτητος έλεγχος των φορέων καθιστά δυνατή τη συντονισμένη κίνηση τεμαχίων με διαφορετικούς χρόνους επεξεργασίας και ακολουθίες παραγωγής.

Αποτελεσματική Ροή Παραγωγής

Η συσσώρευση και η ελεγχόμενη απελευθέρωση φορέων βοηθούν στην εξισορρόπηση της κίνησης υλικών μεταξύ διαφορετικών τμημάτων της γραμμής βαφής.

Μειωμένη Χειροκίνητη Διακίνηση

Μόλις φορτωθούν στους φορείς, τα τεμάχια μπορούν να μεταφερθούν αυτόματα μέσω πολλαπλών διαδικασιών βαφής.

Αποτελεσματική Χρήση Χώρου Εργαστηρίου

Η διάταξη του εναέριου μεταφορέα αφήνει περισσότερο ελεύθερο χώρο στο δάπεδο για εξοπλισμό επεξεργασίας, χειριστές, συντήρηση και διακίνηση υλικών.

Κατάλληλο για Διαφορετικά Προϊόντα

Προσαρμοσμένοι φορείς, κρεμάστρες, απόσταση και δρομολόγηση καθιστούν το σύστημα κατάλληλο για ένα ευρύ φάσμα μεταλλικών εξαρτημάτων.

Επεκτάσιμος Αυτοματισμός

Ο μεταφορέας μπορεί να ενσωματωθεί με αυτόματο εξοπλισμό ψεκασμού, συστήματα ελέγχου διαδικασιών και άλλο εξοπλισμό παραγωγής σύμφωνα με το απαιτούμενο επίπεδο αυτοματισμού.

Τυπικές Εφαρμογές

Οι γραμμές βαφής πούδρας Power and Free μπορούν να σχεδιαστούν για προϊόντα όπως:

• Αυτοκινητοβιομηχανικά εξαρτήματα

• Ηλεκτρικά ντουλάπια και περιβλήματα

• Προϊόντα HVAC

• Μεταλλικά έπιπλα

• Ράφια αποθήκευσης

• Εξαρτήματα μηχανημάτων

• Γεωργικός εξοπλισμός

• Μεταλλικές πόρτες και κάσες

• Κατασκευασμένα χαλύβδινα προϊόντα

• Γενικά βιομηχανικά μεταλλικά εξαρτήματα

Προσαρμοσμένες Γραμμές Βαφής Πούδρας Power and Free

Κάθε γραμμή παραγωγής σχεδιάζεται με βάση τις πραγματικές κατασκευαστικές απαιτήσεις του πελάτη.

Βασικές πληροφορίες που απαιτούνται για το σχεδιασμό του συστήματος περιλαμβάνουν:

• Υλικό τεμαχίου

• Μέγιστες διαστάσεις

• Μέγιστο βάρος

• Προϊόντα ανά φορέα

• Απαιτούμενη παραγωγική ικανότητα

• Προδιαγραφή βαφής

• Απαιτήσεις προεπεξεργασίας

• Αριθμός χρωμάτων και συχνότητα αλλαγής χρώματος

• Διαστάσεις εργοστασίου και καθαρό ύψος

• Διαθέσιμη ενέργεια θέρμανσης

• Απαιτήσεις φόρτωσης και εκφόρτωσης

• Απαιτούμενες θέσεις συσσώρευσης

• Επίπεδο αυτοματισμού

Με βάση αυτές τις παραμέτρους, μπορούμε να αναπτύξουμε μια προσαρμοσμένη λύση που καλύπτει τον μεταφορέα Power and Free, το σύστημα φορέα και κρεμάστρας, τον εξοπλισμό προεπεξεργασίας, τον θάλαμο ψεκασμού πούδρας, τον εξοπλισμό εφαρμογής και ανάκτησης πούδρας, το σύστημα σκλήρυνσης, το τμήμα ψύξης, το σύστημα ελέγχου και τη συνολική διάταξη της γραμμής παραγωγής.

Επικοινωνήστε μαζί μας με τις πληροφορίες των τεμαχίων σας και τις απαιτήσεις παραγωγής σας για μια προσαρμοσμένη πρόταση και προσφορά για γραμμή βαφής πούδρας Power and Free.
