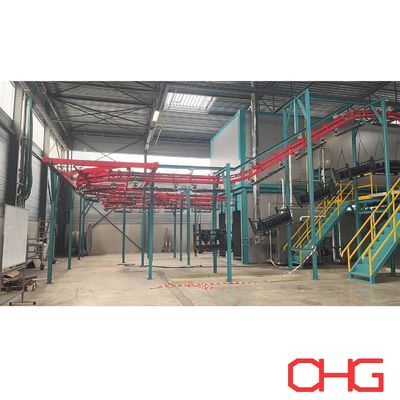

Power and Free Conveyor System για Γραμμές Παραγωγής Επιστρώσεων

Ευέλικτο εναέριο χειρισμό υλικών για βιομηχανικές διεργασίες επίστρωσης

Ένα σύστημα μεταφοράς Power and Free παρέχει ευέλικτη μεταφορά τεμαχίων για αυτοματοποιημένη βαφή πούδρας, υγρή βαφή, προεπεξεργασία και άλλες βιομηχανικές γραμμές φινιρίσματος.

Σε αντίθεση με έναν συμβατικό εναέριο μεταφορέα που κινείται συνεχώς, ο μεταφορέας Power and Free διαχωρίζει τη διαδρομή οδήγησης από τη μεταφορική γραμμή. Αυτή η διευθέτηση επιτρέπει στους μεμονωμένους φορείς να σταματούν, να συσσωρεύονται, να απελευθερώνονται και να μεταφέρονται σύμφωνα με τις απαιτήσεις των διαφορετικών διαδικασιών παραγωγής.

Για γραμμές επίστρωσης που περιλαμβάνουν πολλαπλά στάδια επεξεργασίας με διαφορετικούς χρόνους επεξεργασίας, αυτή η ευελιξία καθιστά δυνατό τον συντονισμό της ροής του υλικού χωρίς να απαιτείται η συνεχής κίνηση κάθε κατεργαζόμενου τεμαχίου με την ίδια ταχύτητα.

Πώς λειτουργεί ένας ηλεκτρικός και ελεύθερος μεταφορέας

Το σύστημα συνήθως αποτελείται από δύο συντονισμένες διαδρομές:

• Power Track: Περιέχει τη συνεχώς κινούμενη αλυσίδα που παρέχει την κινητήρια δύναμη.

• Free Track: Υποστηρίζει τους μεμονωμένους φορείς που μεταφέρουν τα τεμάχια εργασίας.

Μέσω μηχανισμών εμπλοκής και απεμπλοκής, οι φορείς μπορούν να κινούνται με την τροφοδοτούμενη αλυσίδα ή να παραμένουν ακίνητοι σε καθορισμένες θέσεις.

Αυτό επιτρέπει σε διαφορετικές περιοχές της γραμμής παραγωγής να λειτουργούν σύμφωνα με τις δικές τους απαιτήσεις διαδικασίας.

Για παράδειγμα, οι μεταφορείς μπορούν:

• Μετακινηθείτε συνεχώς στα τμήματα προεπεξεργασίας

• Σταματήστε στους σταθμούς φόρτωσης ή εκφόρτωσης

• Συσσωρεύστε πριν από ένα θάλαμο ψεκασμού

• Περιμένετε πριν μπείτε σε φούρνο ωρίμανσης

• Μεταφορά μεταξύ διαφορετικών τμημάτων μεταφοράς

• Ακολουθήστε διαφορετικές διαδρομές διαδικασίας όπου απαιτείται

Η πραγματική διαμόρφωση του μεταφορέα σχεδιάζεται σύμφωνα με τη διαδικασία επίστρωσης, τα χαρακτηριστικά του τεμαχίου εργασίας, την ικανότητα παραγωγής και τη διάταξη του εργοστασίου.

Κύρια Χαρακτηριστικά

Ανεξάρτητο Κίνημα Μεταφορέων

Ένα από τα κύρια πλεονεκτήματα ενός μεταφορέα Power and Free είναι η δυνατότητα να ελέγχει ανεξάρτητα μεμονωμένους μεταφορείς εντός του συνολικού συστήματος μεταφοράς.

Οι μεταφορείς μπορεί να είναι:

• Μεταφέρθηκε

• Σταμάτησε

• Συσσωρευμένος

• Απελευθερώθηκε

• Ευρετηριασμένο

• Μεταφέρεται μεταξύ των τμημάτων της διαδικασίας

Αυτό παρέχει σημαντικά μεγαλύτερη ευελιξία παραγωγής από έναν βασικό συνεχή εναέριο μεταφορέα.

Συσσώρευση Φορέα

Τα τεμάχια εργασίας συχνά απαιτούν διαφορετικούς χρόνους παραμονής κατά την επιφανειακή επεξεργασία, τον ψεκασμό, τη σκλήρυνση, την ψύξη, την επιθεώρηση και άλλα στάδια παραγωγής.

Οι περιοχές συσσώρευσης επιτρέπουν στους μεταφορείς να περιμένουν χωρίς να σταματήσουν ολόκληρο το σύστημα μεταφοράς.

Αυτό είναι ιδιαίτερα χρήσιμο για την εξισορρόπηση της ροής παραγωγής μεταξύ εξοπλισμού με διαφορετικούς χρόνους κύκλου.

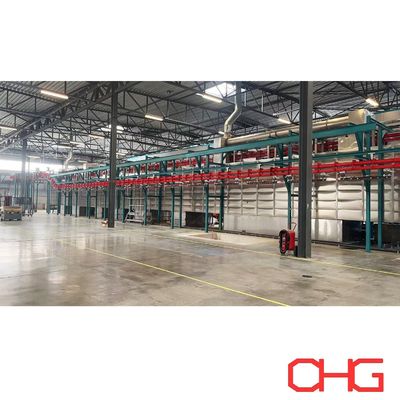

Διάταξη εναέριου μεταφορέα

Η εγκατάσταση του εναέριου μεταφορέα βοηθά στην αποτελεσματική χρήση του διαθέσιμου χώρου του συνεργείου.

Το σύστημα μπορεί να μεταφέρει τα τεμάχια εργασίας πάνω από τις περιοχές παραγωγής, ενώ αφήνει περισσότερο διαθέσιμο χώρο στο δάπεδο για:

• Εξοπλισμός προεπεξεργασίας

• Θάλαμοι ψεκασμού

• Συστήματα ανάκτησης σκόνης

• Φούρνοι

• Σταθμοί χειριστή

• Αποθήκευση υλικού

• Πρόσβαση στη συντήρηση

Η δρομολόγηση του μεταφορέα μπορεί να προσαρμοστεί στις διαθέσιμες εργοστασιακές διαστάσεις και διάταξη εξοπλισμού.

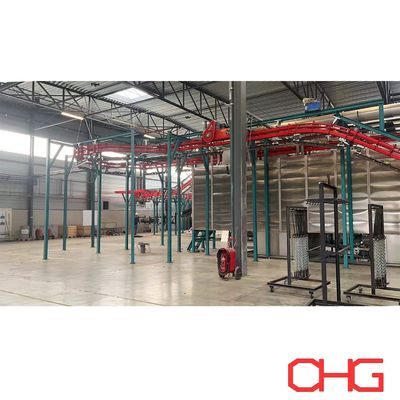

Εξατομικευμένοι μεταφορείς και κρεμάστρες

Ο σχεδιασμός του φορέα καθορίζεται σύμφωνα με τα πραγματικά προϊόντα που μεταφέρονται.

Σημαντικοί μηχανικοί παράγοντες περιλαμβάνουν:

• Διαστάσεις τεμαχίου εργασίας

• Βάρος μεμονωμένου προϊόντος

• Αριθμός προϊόντων ανά μεταφορέα

• Κέντρο βαρύτητας

• Προσανατολισμός κρέμασης

• Απαιτούμενη απόσταση

• Προσβασιμότητα επίστρωσης

• Διάκενο φούρνου

• Μέθοδος φόρτωσης και εκφόρτωσης

Μπορούν να αναπτυχθούν διαφορετικοί φορείς και κρεμάστρες για ελαφριά εξαρτήματα, μεγάλα κατασκευασμένα προϊόντα ή βαριά βιομηχανικά τεμάχια εργασίας.

Ευέλικτη Δρομολόγηση Παραγωγής

Όπου το απαιτεί η διαδικασία παραγωγής, ένας μεταφορέας Power and Free μπορεί να ενσωματώσει διακόπτες και τμήματα μεταφοράς για να δημιουργήσει διαφορετικές διαδρομές υλικού.

Αυτό μπορεί να είναι χρήσιμο όταν:

• Διαφορετικά προϊόντα απαιτούν διαφορετικές διαδικασίες επίστρωσης

• Ορισμένα τεμάχια πρέπει να παρακάμψουν ένα στάδιο διαδικασίας

• Πολλαπλές διαδρομές παραγωγής μοιράζονται κοινό εξοπλισμό

• Απαιτούνται περιοχές απομόνωσης

• Χρησιμοποιούνται διαφορετικοί σταθμοί φόρτωσης ή εκφόρτωσης

Οι απαιτήσεις δρομολόγησης θα πρέπει να καθορίζονται κατά το στάδιο του σχεδιασμού της γραμμής παραγωγής σύμφωνα με την πραγματική ροή της διαδικασίας.

Ενσωμάτωση με εξοπλισμό επίστρωσης

Ο μεταφορέας Power and Free μπορεί να ενσωματωθεί με διαφορετικά τμήματα μιας πλήρους γραμμής παραγωγής επίστρωσης, όπως:

• Συστήματα προεπεξεργασίας ψεκασμού

• Συστήματα προεπεξεργασίας εμβάπτισης

• Φούρνοι ξήρανσης υγρασίας

• Θάλαμοι ψεκασμού πούδρας

• Αυτόματος εξοπλισμός ψεκασμού σκόνης

• Χειροκίνητοι σταθμοί επαφής

• Υγροί θάλαμοι ζωγραφικής

• Φούρνοι ωρίμανσης

• Ζώνες ψύξης

• Σταθμοί επιθεώρησης

• Χώροι φόρτωσης και εκφόρτωσης

Η διάταξη του μεταφορέα συντονίζεται με τη διάταξη του εξοπλισμού για τη διατήρηση της κατάλληλης τοποθέτησης του τεμαχίου εργασίας και του χρονισμού της διαδικασίας σε όλη τη γραμμή παραγωγής.

Σύστημα Ελέγχου Μεταφορέων

Ο μεταφορέας μπορεί να ενσωματωθεί στο συνολικό σύστημα ελέγχου PLC και HMI της γραμμής επίστρωσης.

Ανάλογα με τη διαμόρφωση του έργου, το σύστημα ελέγχου μπορεί να διαχειριστεί:

• Κίνηση φορέα

• Λειτουργίες διακοπής και απελευθέρωσης

• Ζώνες συσσώρευσης

• Ταχύτητα μεταφορέα

• Δρομολόγηση διαδικασίας

• Σύζευξη εξοπλισμού

• Τοποθέτηση τεμαχίου εργασίας

• Ακολουθία παραγωγής

• Συναγερμοί σφαλμάτων

• Κατάσταση λειτουργίας

Αισθητήρες και συσκευές ανίχνευσης μπορούν να ενσωματωθούν σε βασικές θέσεις για την παρακολούθηση της θέσης του φορέα και τον συντονισμό της κίνησης του μεταφορέα με άλλο εξοπλισμό παραγωγής.

Ασφάλεια και Λειτουργική Προστασία

Ένα σύστημα μεταφοράς Power and Free απαιτεί κατάλληλη μηχανική και ηλεκτρική προστασία σύμφωνα με τη διάταξη και τις συνθήκες λειτουργίας του.

Ανάλογα με το έργο, το σύστημα μπορεί να ενσωματώσει:

• Συσκευές διακοπής έκτακτης ανάγκης

• Ανίχνευση φορέα

• Προστασία υπερφόρτωσης

• Ασφαλίσεις μεταφορέων

• Παρακολούθηση θέσης

• Μηχανική φύλαξη

• Έλεγχος αντισύγκρουσης όπου απαιτείται

• Ένδειξη βλάβης και συναγερμού

Οι ρυθμίσεις ασφαλείας καθορίζονται σύμφωνα με τη διαμόρφωση του μεταφορέα, τα χαρακτηριστικά του τεμαχίου εργασίας, το περιβάλλον λειτουργίας και τις ισχύουσες απαιτήσεις του έργου.

Πλεονεκτήματα για γραμμές παραγωγής επίστρωσης

• Ευέλικτο χρονοδιάγραμμα διεργασιών:Διαφορετικές διαδικασίες επίστρωσης μπορεί να απαιτούν πολύ διαφορετικούς χρόνους παραμονής. Ο ανεξάρτητος έλεγχος φορέα καθιστά ευκολότερο τον συντονισμό αυτών των σταδίων σε ένα σύστημα παραγωγής.
• Buffering παραγωγής:Η συσσώρευση φορέα δημιουργεί buffers μεταξύ των τμημάτων διεργασίας, συμβάλλοντας στη μείωση της επίδρασης των προσωρινών διακοπών σε ολόκληρη τη γραμμή.
• Αποτελεσματική χρήση εργαστηρίου:Η εναέρια διάταξη μειώνει την έκταση του δαπέδου που καταλαμβάνεται από τον εξοπλισμό μεταφοράς υλικών.
• Μειωμένος χειροκίνητος χειρισμός:Μόλις τα τεμάχια εργασίας φορτωθούν στους φορείς, ο μεταφορέας μπορεί να τα μεταφέρει αυτόματα μεταξύ πολλαπλών σταδίων παραγωγής.
• Προσαρμοστικότητα σε διαφορετικά προϊόντα:Μπορούν να αναπτυχθούν προσαρμοσμένοι φορείς, διατάξεις κρεμάστρας, περιοχές συσσώρευσης και δρομολόγηση για διαφορετικές οικογένειες τεμαχίων εργασίας.
• Ενσωμάτωση με την αυτοματοποίηση:Ο μεταφορέας μπορεί να επικοινωνήσει με εξοπλισμό ψεκασμού, φούρνους, συστήματα προεπεξεργασίας και άλλο εξοπλισμό διεργασίας μέσω του συστήματος ελέγχου της γραμμής παραγωγής.

Τυπικές Εφαρμογές

Τα συστήματα μεταφοράς Power και Free εφαρμόζονται ευρέως σε προϊόντα επεξεργασίας βιομηχανικών γραμμών επίστρωσης όπως:

• Εξαρτήματα αυτοκινήτων

• Μεταλλικά έπιπλα

• Ηλεκτρικά ντουλάπια και καμπίνες

• Προϊόντα HVAC

• Εξαρτήματα μηχανημάτων

• Αγροτικός εξοπλισμός

• Μεταλλικές πόρτες και κουφώματα

• Ράφια αποθήκευσης και ράφια

• Κατασκευασμένες μεταλλικές κατασκευές

• Γενικά βιομηχανικά μεταλλικά προϊόντα

Το σύστημα μπορεί να σχεδιαστεί για διαφορετικές διαστάσεις τεμαχίου εργασίας και απαιτήσεις φόρτωσης σύμφωνα με το συγκεκριμένο έργο.

Ισχύς και ελεύθερος μεταφορέας έναντι συνεχούς εναέριου μεταφορέα

Ο κατάλληλος τύπος μεταφορέα θα πρέπει να επιλέγεται σύμφωνα με την ικανότητα παραγωγής, τα χαρακτηριστικά του τεμαχίου εργασίας, το χρονισμό της διαδικασίας, τις απαιτήσεις αυτοματισμού και τον προϋπολογισμό του έργου.

Προσαρμοσμένη ισχύς και δωρεάν σχεδιασμός μεταφορέων

Οι μεταφορείς Power και Free έχουν κατασκευαστεί σύμφωνα με την πραγματική γραμμή παραγωγής αντί να επιλέγονται ως ένα σταθερό πρότυπο σύστημα.

Σημαντικές πληροφορίες σχεδιασμού περιλαμβάνουν:

• Διαστάσεις τεμαχίου εργασίας

• Μέγιστο βάρος τεμαχίου εργασίας

• Προϊόντα ανά μεταφορέα

• Απαιτούμενη παραγωγική ικανότητα

• Απαιτήσεις ταχύτητας μεταφορέα

• Διάσταση φορέα

• Μέθοδος φόρτωσης και εκφόρτωσης

• Ροή διαδικασίας

• Απαιτούμενες θέσεις συσσώρευσης

• Εργοστασιακές διαστάσεις και καθαρό ύψος

• Διάταξη εξοπλισμού

• Απαιτούμενη δρομολόγηση

• Απαιτήσεις αυτοματισμού

Με βάση αυτές τις παραμέτρους, μπορούμε να αναπτύξουμε μια προσαρμοσμένη λύση μεταφορέα που καλύπτει τη διάταξη τροχιάς, το σχεδιασμό του φορέα, τη διάταξη κρεμάστρας, το σύστημα μετάδοσης κίνησης, τα τμήματα συσσώρευσης, τους μηχανισμούς μεταφοράς, το σύστημα ελέγχου και την ενοποίηση με την πλήρη γραμμή παραγωγής επίστρωσης.

Επικοινωνήστε μαζί μας με τις πληροφορίες του τεμαχίου εργασίας σας, τις απαιτήσεις παραγωγής και τη διάταξη του εργοστασίου για μια προσαρμοσμένη λύση μεταφοράς ισχύος και δωρεάν μεταφοράς.
