Ολοκληρωμένη Γραμμή Προεπεξεργασίας για Καθαρισμό Μεταλλικών Επιφανειών και Χημική Προετοιμασία Πριν την Εφαρμογή Ηλεκτροστατικής Βαφής σε Σκόνη

Αυτόματο σύστημα προεπεξεργασίας ψεκασμού για γραμμές επίστρωσης πούδρας

Προετοιμασία βιομηχανικής μεταλλικής επιφάνειας πριν από την επίστρωση σε σκόνη

Το σύστημα προεπεξεργασίας ψεκασμού είναι απαραίτητο μέρος μιας πλήρους γραμμής παραγωγής βαφής πούδρας. Η κύρια λειτουργία του είναι να αφαιρεί λάδια, ρύπους, υπολείμματα επεξεργασίας και άλλους ρύπους από μεταλλικά τεμάχια κατεργασίας ενώ προετοιμάζει χημικά το υπόστρωμα για επακόλουθη εφαρμογή σκόνης.

Κατά τη λειτουργία, τα τεμάχια εργασίας ταξιδεύουν μέσα από κλειστά τμήματα επεξεργασίας, όπου τα διαλύματα καθαρισμού, ξεπλύματος και επεξεργασίας μετατροπής εφαρμόζονται μέσω στρατηγικά διατεταγμένων ακροφυσίων ψεκασμού. Μια σωστά διαμορφωμένη διαδικασία προεπεξεργασίας βοηθά στη βελτίωση της πρόσφυσης της επίστρωσης πούδρας, της αντιδιαβρωτικής προστασίας και της συνολικής συνοχής του φινιρίσματος.

Η σειρά διεργασιών, τα χημικά επεξεργασίας, ο αριθμός των σταδίων, οι διαστάσεις του εξοπλισμού και οι παράμετροι λειτουργίας μπορούν να προσαρμοστούν ανάλογα με το υλικό του τεμαχίου εργασίας, την κατάσταση της επιφάνειας, την ικανότητα παραγωγής και την απαιτούμενη απόδοση επίστρωσης.

Πώς λειτουργεί το σύστημα προεπεξεργασίας ψεκασμού

Τα τεμάχια εργασίας μεταφέρονται μέσω μιας σειράς ζωνών επεξεργασίας από τον μεταφορέα της γραμμής παραγωγής. Οι αντλίες κυκλοφορούν τα απαιτούμενα υγρά διεργασίας από μεμονωμένες δεξαμενές σε σωλήνες ψεκασμού και ακροφύσια που βρίσκονται γύρω από τα τεμάχια εργασίας.

Κάθε στάδιο εκτελεί μια συγκεκριμένη λειτουργία καθαρισμού, έκπλυσης ή χημικής επεξεργασίας πριν τα προϊόντα περάσουν στην επόμενη ενότητα.

Μια τυπική διαδικασία μπορεί να περιλαμβάνει:

Απολίπανση → Ξέπλυμα με νερό → Επεξεργασία μετατροπής → Ξέπλυμα με νερό → Τελικό Ξέπλυμα → Στέγνωμα με υγρασία

Μπορούν να ενσωματωθούν πρόσθετα στάδια επεξεργασίας όπου απαιτείται από τις προδιαγραφές του προϊόντος ή της επίστρωσης.

Κύρια στάδια προεπεξεργασίας

1. Απολίπανση και Καθαρισμός

Η πρώτη χημική επεξεργασία αφαιρεί τη μόλυνση που συσσωρεύεται κατά την κατασκευή, τη μηχανική κατεργασία, την αποθήκευση και το χειρισμό.

Οι τυπικοί ρυπαντές περιλαμβάνουν:

• Λάδι και γράσο

• Σκόνη και βρωμιά

• Ρευστά μηχανικής κατεργασίας

• Δακτυλικά αποτυπώματα

• Κατασκευαστικά υπολείμματα

• Άλλη επιφανειακή μόλυνση

Το διάλυμα καθαρισμού ψεκάζεται πάνω στα τεμάχια εργασίας μέσω πολλαπλών ακροφυσίων για να παρέχει αποτελεσματική επαφή με τις απαιτούμενες επιφάνειες.

Η σχολαστική απολίπανση δημιουργεί ένα καθαρό υπόστρωμα και προετοιμάζει το τεμάχιο εργασίας για επακόλουθη χημική επεξεργασία.

2. Ξέπλυμα με νερό

Μετά την απολίπανση, τα προϊόντα περνούν από ένα ή περισσότερα τμήματα έκπλυσης.

Τα στάδια έκπλυσης αφαιρούν τα υπολείμματα καθαριστικών χημικών και ρύπων από το τεμάχιο εργασίας πριν από την επόμενη διαδικασία επεξεργασίας.

Το αποτελεσματικό ξέπλυμα βοηθά επίσης:

• Μειώστε τη μεταφορά χημικών

• Περιορίστε τη μόλυνση μεταξύ των δεξαμενών διεργασίας

• Διατηρήστε πιο σταθερές συνθήκες μπάνιου

• Βελτιώστε τη συνολική συνοχή της προεπεξεργασίας

Μπορούν να ενσωματωθούν πολλαπλά στάδια ξεβγάλματος ή κλιμακωτό ξέπλυμα σύμφωνα με τις απαιτήσεις της διαδικασίας.

3. Κλιματισμός Επιφανειών

Όπου απαιτείται από την επιλεγμένη χημική διαδικασία, μπορεί να ενσωματωθεί ένα στάδιο προετοιμασίας της επιφάνειας πριν από την επεξεργασία μετατροπής.

Αντί να αυξάνει απλώς την τραχύτητα της επιφάνειας, αυτό το στάδιο χρησιμοποιείται για τη δημιουργία μιας πιο κατάλληλης και ομοιόμορφης κατάστασης επιφάνειας για την επακόλουθη διαδικασία μετατροπής.

Η απαίτηση για ρύθμιση της επιφάνειας εξαρτάται από το υλικό του υποστρώματος και την επιλεγμένη χημεία προεπεξεργασίας.

4. Θεραπεία Μετατροπής

Μετά τον καθαρισμό και το ξέπλυμα, η μεταλλική επιφάνεια μπορεί να υποβληθεί σε κατάλληλη επεξεργασία μετατροπής για τη βελτίωση της πρόσφυσης της επίστρωσης και της απόδοσης διάβρωσης.

Ανάλογα με το υπόστρωμα και τις απαιτήσεις του έργου, οι επιλογές επεξεργασίας μπορεί να περιλαμβάνουν:

• Φωσφοροποίηση σιδήρου

• Φωσφοροποίηση ψευδαργύρου

• Άλλες διαδικασίες επίστρωσης μετατροπής

• Παθητικοποίηση όπου απαιτείται

Η ακριβής χημική διαδικασία θα πρέπει να επιλέγεται σύμφωνα με το υλικό του τεμαχίου προς κατεργασία, την απαιτούμενη αντοχή στη διάβρωση, τις προδιαγραφές επίστρωσης σκόνης και τα ισχύοντα πρότυπα ποιότητας.

5. Τελικό ξέπλυμα

Μετά την επεξεργασία μετατροπής, το επιπλέον ξέπλυμα αφαιρεί τα ανεπιθύμητα χημικά υπολείμματα πριν από την ξήρανση.

Η τελική διαμόρφωση ξεβγάλματος μπορεί να σχεδιαστεί σύμφωνα με την επιλεγμένη χημική διαδικασία και την απαιτούμενη ποιότητα επιφάνειας.

Όπου είναι απαραίτητο, καθαρισμένο ή απιονισμένο νερό μπορεί επίσης να ενσωματωθεί στα τελικά στάδια έκπλυσης.

6. Ξήρανση με υγρασία

Πριν εισέλθετε στον θάλαμο ψεκασμού σκόνης, πρέπει να αφαιρέσετε το υπόλοιπο νερό από τα επεξεργασμένα τεμάχια.

Το τμήμα ξήρανσης παρέχει ελεγχόμενη θέρμανση για να διασφαλίσει ότι τα προϊόντα φθάνουν στο στάδιο εφαρμογής σκόνης με επαρκώς στεγνές επιφάνειες.

Η σωστή αφαίρεση υγρασίας βοηθά στη μείωση των ελαττωμάτων της επίστρωσης και παρέχει σταθερές συνθήκες για ηλεκτροστατικό ψεκασμό σκόνης.

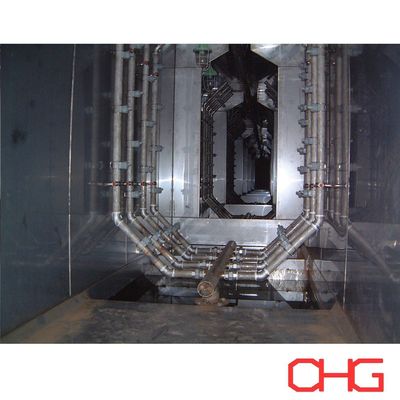

Σύστημα κυκλοφορίας ψεκασμού

Η αποτελεσματική κυκλοφορία υγρού είναι ένα σημαντικό μέρος του εξοπλισμού προεπεξεργασίας.

Κάθε στάδιο της διαδικασίας μπορεί να περιλαμβάνει στοιχεία όπως:

• Δεξαμενές διεργασίας

• Αντλίες κυκλοφορίας

• Σωλήνες ψεκασμού

• Ακροφύσια ψεκασμού

• Φίλτρα

• Εξοπλισμός θέρμανσης

• Έλεγχος στάθμης υγρού

• Σωληνώσεις και βαλβίδες

Η διάταξη των ακροφυσίων ψεκασμού έχει σχεδιαστεί σύμφωνα με τις διαστάσεις και τη γεωμετρία του τεμαχίου για να παρέχει αποτελεσματική κάλυψη θεραπείας.

Η χωρητικότητα της αντλίας, η πίεση ψεκασμού, η ποσότητα των ακροφυσίων και η διάταξη των σωλήνων επιλέγονται σύμφωνα με τις πραγματικές απαιτήσεις διεργασίας και όχι με βάση μια σταθερή τυπική διαμόρφωση.

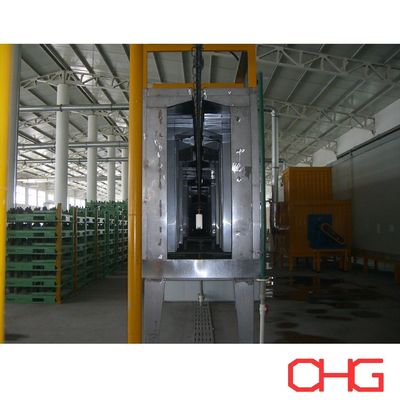

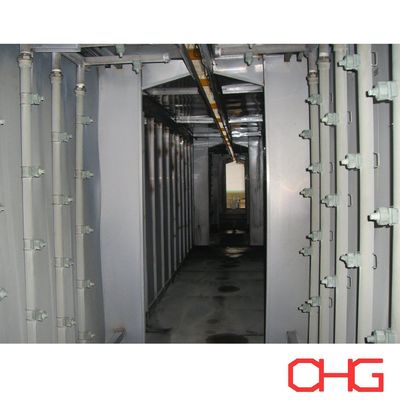

Κλειστή σήραγγα προεπεξεργασίας

Τα τμήματα επεξεργασίας με ψεκασμό συνήθως περικλείονται μέσα σε μια σήραγγα προεπεξεργασίας για να περιέχουν ψεκαστικά υγρά και ξεχωριστές μεμονωμένες χημικές διεργασίες.

Η σήραγγα και οι δεξαμενές διεργασίας μπορούν να κατασκευαστούν από κατάλληλα ανθεκτικά στη διάβρωση υλικά σύμφωνα με τις χημικές ουσίες που χρησιμοποιούνται σε κάθε στάδιο επεξεργασίας.

Ο σχεδιασμός του εξοπλισμού μπορεί να περιλαμβάνει:

• Πόρτες πρόσβασης

• Χώροι επιθεώρησης

• Διατάξεις αποχέτευσης

• Συγκράτηση ομίχλης

• Πρόσβαση στη συντήρηση

• Διαχωρισμός μεταξύ των ζωνών θεραπείας

Το συνολικό μήκος της σήραγγας καθορίζεται από την ταχύτητα του μεταφορέα, τον απαιτούμενο χρόνο επεξεργασίας, τον αριθμό των σταδίων της διαδικασίας και τις διαστάσεις του τεμαχίου εργασίας.

Αυτόματος έλεγχος διαδικασίας

Το σύστημα προεπεξεργασίας μπορεί να ενσωματωθεί με το σύστημα ελέγχου PLC και HMI της γραμμής παραγωγής.

Ανάλογα με τις απαιτήσεις του έργου, το σύστημα μπορεί να ελέγχει ή να παρακολουθεί:

• Θερμοκρασία μπάνιου

• Λειτουργία αντλίας

• Πίεση ψεκασμού

• Επίπεδο υγρού

• Εξοπλισμός θέρμανσης

• Λειτουργία μεταφορέα

• Ακολουθία διαδικασίας

• Κατάσταση εξοπλισμού

• Συνθήκες συναγερμού

Η χημική συγκέντρωση μπορεί επίσης να παρακολουθείται ή να διαχειρίζεται χρησιμοποιώντας κατάλληλα όργανα και συστήματα χημικής δοσολογίας όπου απαιτείται.

Ο κεντρικός έλεγχος βοηθά στη διατήρηση επαναλαμβανόμενων συνθηκών λειτουργίας και απλοποιεί τη διαχείριση της παραγωγής.

Κύρια Πλεονεκτήματα

• Αποτελεσματικός καθαρισμός επιφάνειας:Η κυκλοφορία υψηλής πίεσης και τα σωστά τοποθετημένα ακροφύσια ψεκασμού παρέχουν αποτελεσματικό καθαρισμό και χημική επεξεργασία για μεταλλικά εξαρτήματα που μεταφέρονται συνεχώς.
• Συνεπής ποιότητα προεπεξεργασίας:Οι ελεγχόμενες συνθήκες διεργασίας βοηθούν στη διατήρηση επαναλαμβανόμενης προετοιμασίας της επιφάνειας πριν από την εφαρμογή σκόνης.
• Βελτιωμένη πρόσφυση επίστρωσης:Η απομάκρυνση της μόλυνσης και η εφαρμογή της κατάλληλης επεξεργασίας μετατροπής δημιουργεί ένα κατάλληλο υπόστρωμα για επακόλουθη βαφή πούδρας.
• Βελτιωμένη προστασία από τη διάβρωση:Μια σωστά επιλεγμένη διαδικασία προεπεξεργασίας μπορεί να συμβάλει σημαντικά στην αντοχή στη διάβρωση του πλήρους συστήματος επίστρωσης.
• Συνεχής Παραγωγή:Η προεπεξεργασία ψεκασμού ενσωματώνεται εύκολα με μεταφορικές γραμμές επίστρωσης πούδρας, επιτρέποντας στα τεμάχια εργασίας να μετακινούνται συνεχώς από την επιφανειακή επεξεργασία στο στέγνωμα και την εφαρμογή σκόνης.
• Ευέλικτη διαμόρφωση διαδικασίας:Ο αριθμός των σταδίων επεξεργασίας, οι χημικές διεργασίες, οι διαστάσεις της σήραγγας, το σύστημα ψεκασμού και το επίπεδο αυτοματισμού μπορούν όλα να προσαρμοστούν στη συγκεκριμένη εφαρμογή.

Τυπικές Εφαρμογές

Τα συστήματα προεπεξεργασίας ψεκασμού μπορούν να χρησιμοποιηθούν για μια μεγάλη ποικιλία βιομηχανικών μεταλλικών προϊόντων, όπως:

• Εξαρτήματα αυτοκινήτων

• Ηλεκτρικά ντουλάπια και καμπίνες

• Μεταλλικά έπιπλα

• Ράφια αποθήκευσης και ράφια

• Εξαρτήματα HVAC

• Ανταλλακτικά μηχανημάτων

• Αγροτικός εξοπλισμός

• Μεταλλικές πόρτες και κουφώματα

• Κατασκευασμένα προϊόντα χάλυβα

• Γενικά βιομηχανικά μεταλλικά εξαρτήματα

Μπορούν να αναπτυχθούν διαφορετικές διαμορφώσεις διεργασιών για χάλυβα, γαλβανισμένο χάλυβα, αλουμίνιο και άλλα κατάλληλα υποστρώματα.

Προσαρμοσμένα διαλύματα προεπεξεργασίας ψεκασμού

Κάθε σύστημα προεπεξεργασίας έχει σχεδιαστεί σύμφωνα με τα προϊόντα του πελάτη και την απαιτούμενη απόδοση επίστρωσης.

Σημαντικές πληροφορίες για το σχεδιασμό του συστήματος περιλαμβάνουν:

• Υλικό τεμαχίου εργασίας

• Μέγιστες διαστάσεις και βάρος

• Κατάσταση επιφάνειας πριν από τη θεραπεία

• Απαιτούμενη παραγωγική ικανότητα

• Ταχύτητα μεταφορέα

• Απαιτούμενη απόδοση διάβρωσης

• Χημική διαδικασία προεπεξεργασίας

• Διαθέσιμες εργοστασιακές διαστάσεις

• Ποιότητα νερού και συνθήκες παροχής

• Πηγή ενέργειας θέρμανσης

• Απαιτήσεις επεξεργασίας λυμάτων

• Απαιτούμενο επίπεδο αυτοματισμού

Με βάση αυτές τις παραμέτρους, μπορούμε να αναπτύξουμε μια προσαρμοσμένη λύση που καλύπτει τη διαδικασία προεπεξεργασίας, σήραγγα ψεκασμού, δεξαμενές διεργασίας, αντλίες κυκλοφορίας, διάταξη ακροφυσίων, σύστημα θέρμανσης, τμήμα στεγνώματος υγρασίας, σύστημα ελέγχου και ενσωμάτωση με την πλήρη γραμμή βαφής πούδρας.

Επικοινωνήστε μαζί μας με τις πληροφορίες για το τεμάχιο εργασίας και την παραγωγή σας για μια προσαρμοσμένη πρόταση συστήματος προεπεξεργασίας ψεκασμού.
