Αυτόματη Γραμμή Ηλεκτροστατικής Βαφής για Μεταλλικά Ντουλάπια με Ανθεκτικό Θάλαμο Ψεκασμού και Βοηθητικές Διαδικασίες Συναρμολόγησης

Αυτόματη Γραμμή Παραγωγής Ηλεκτροστατικής Βαφής για Εξαρτήματα Ντουλαπιών από Ανθρακούχο Χάλυβα

Λύση Βαφής Υψηλής Απόδοσης για Κατασκευή Ντουλαπιών από Λαμαρίνα

Αυτή η αυτόματη γραμμή παραγωγής ηλεκτροστατικής βαφής έχει αναπτυχθεί για εξαρτήματα ντουλαπιών από ανθρακούχο χάλυβα, συμπεριλαμβανομένων ηλεκτρικών ντουλαπιών, σασί ντουλαπιών ελέγχου, φύλλων πόρτας και άλλων κατασκευασμένων μεταλλικών κατασκευών. Το σύστημα ενσωματώνει προετοιμασία επιφάνειας, αυτοματοποιημένη διακίνηση υλικών, ηλεκτροστατική εφαρμογή πούδρας, σκλήρυνση και βοηθητικές διαδικασίες συναρμολόγησης για την επίτευξη σταθερής απόδοσης βαφής και αποδοτικής παραγωγής.

Ο θάλαμος ψεκασμού είναι κατασκευασμένος από ανθεκτικό υλικό PVC, προσφέροντας εξαιρετική χημική αντοχή και μακροχρόνια αξιοπιστία λειτουργίας. Το σύστημα βαφής συνδυάζει αυτόματο ηλεκτροστατικό ψεκασμό με χειροκίνητες εργασίες συμπλήρωσης, διασφαλίζοντας πλήρη κάλυψη με πούδρα σε σύνθετες περιοχές όπως γωνίες, ακμές, συγκολλημένες ενότητες και εσοχές.

Ενσωματωμένη Διαμόρφωση Γραμμής Παραγωγής

Το σύστημα παραγωγής περιλαμβάνει πολλαπλές λειτουργικές ενότητες για τη βελτιστοποίηση της πλήρους διαδικασίας κατασκευής:

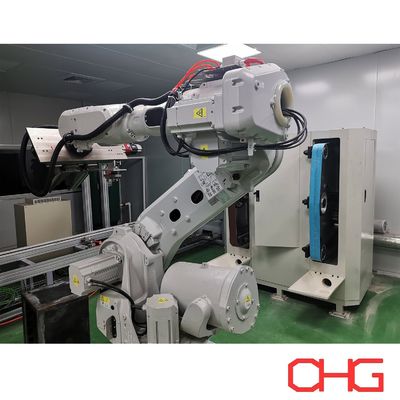

• Σύστημα ρομποτικής λείανσης συγκολλήσεων

• Σταθμοί χειροκίνητης φινιρίσματος επιφάνειας

• Διαδικασία χημικής προετοιμασίας

• Σύστημα στεγνώματος

• Χειροκίνητη εφαρμογή στόκου και λείανση

• Αυτόματο σύστημα ψεκασμού πούδρας

• Σταθμοί χειροκίνητης συμπλήρωσης βαφής

• Φούρνος σκλήρυνσης πούδρας

• Τμήμα ψύξης

• Σύστημα υποβοήθησης συναρμολόγησης

Για αποδοτική ροή υλικών, η γραμμή υιοθετεί διπλή διαμόρφωση μεταφοράς:

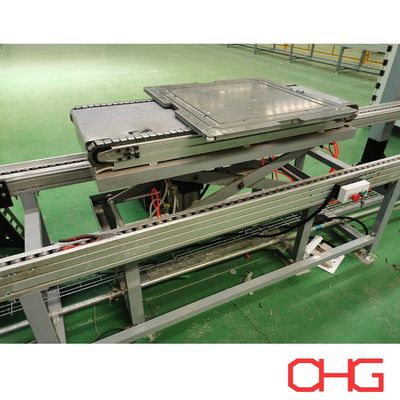

• Επίγειος μεταφορέας τύπου παλέτας για προετοιμασία και μεταφορά βαρέων εξαρτημάτων

• Σύστημα εναέριου μεταφορέα για ηλεκτροστατική βαφή, σκλήρυνση και συνεχή κίνηση παραγωγής

Αυτός ο σχεδιασμός βελτιώνει τη σταθερότητα της διαδικασίας, επιτρέποντας παράλληλα ευέλικτη διαχείριση διαφορετικών δομών ντουλαπιών.

Τυπική Ροή Διαδικασίας Παραγωγής

Φόρτωση Χειριστή

↓

Ρομποτική Λείανση Συγκολλήσεων & Χειροκίνητο Φινίρισμα Επιφάνειας

↓

Επεξεργασία Επιφάνειας Φωσφορικής

↓

Στέγνωμα Υγρασίας (40–50°C)

↓

Χειροκίνητη Εφαρμογή Στόκου

↓

Στέγνωμα Στόκου

↓

Χειροκίνητη Λείανση Στόκου

↓

Αποθήκευση Ενδιάμεσης Αποθήκευσης Εργοταξίου

↓

Μηχανική Μεταφορά

↓

Ηλεκτροστατική Αφαίρεση Σκόνης

↓

Αυτόματος Ψεκασμός Πούδρας + Χειροκίνητη Συμπλήρωση

↓

Σκλήρυνση Πούδρας (200°C, 18 λεπτά)

↓

Ψύξη Αέρα

↓

Εγκατάσταση Τροχών

↓

Μεταφορά με Υποβοήθηση AGV

Κύρια Χαρακτηριστικά

Υβριδική Αυτόματη και Χειροκίνητη Εφαρμογή Πούδρας

Το αυτόματο σύστημα ψεκασμού διασφαλίζει σταθερή κατανομή πούδρας και ομοιόμορφο πάχος βαφής, ενώ οι χειροκίνητες εργασίες συμπλήρωσης παρέχουν επιπλέον κάλυψη για σύνθετες γεωμετρίες και περιοχές που απαιτούν λεπτομερές φινίρισμα.

Αποδοτικό Σύστημα Προετοιμασίας Επιφάνειας

Οι διαδικασίες ρομποτικής λείανσης και χειροκίνητου φινιρίσματος αφαιρούν αποτελεσματικά σημάδια συγκόλλησης, ατέλειες επιφάνειας και ρύπους, βελτιώνοντας την πρόσφυση της βαφής και την ποιότητα του τελικού φινιρίσματος.

Ευέλικτη Διάταξη Μεταφορέα

Ο συνδυασμός συστημάτων επίγειου και εναέριου μεταφορέα παρέχει βελτιστοποιημένη μεταφορά για διαφορετικά στάδια παραγωγής, υποστηρίζοντας τόσο βαριές δομές ντουλαπιών όσο και συνεχείς εργασίες βαφής.

Αξιόπιστη Απόδοση Σκλήρυνσης

Ο φούρνος σκλήρυνσης διατηρεί περίπου 200°C για 18 λεπτά, επιτρέποντας στην πούδρα βαφής να λιώσει πλήρως, να ρεύσει και να διασταυρωθεί σε ένα ανθεκτικό προστατευτικό φιλμ με εξαιρετική μηχανική απόδοση.

Προσαρμόσιμη Δυνατότητα Παραγωγής

Το σύστημα μπορεί να προσαρμοστεί σύμφωνα με:

• Διαστάσεις και βάρος ντουλαπιού

• Απαιτήσεις παραγωγικής ικανότητας

• Περιορισμοί διάταξης εργοστασίου

• Απαιτούμενο επίπεδο αυτοματισμού

• Πρότυπα φινιρίσματος επιφάνειας

Διαδικασία Ηλεκτροστατικής Βαφής

1. Προετοιμασία Επιφάνειας

Πριν τη βαφή, τα εξαρτήματα του ντουλαπιού υποβάλλονται σε λείανση, καθαρισμό και αφαίρεση σκόνης για την εξάλειψη υπολειμμάτων συγκόλλησης, λαδιού και ρύπων της επιφάνειας. Αυτό δημιουργεί μια κατάλληλη βάση για ισχυρή πρόσφυση της πούδρας.

2. Προετοιμασία

Εφαρμόζεται χημική προετοιμασία για τη βελτίωση της αντοχής στη διάβρωση και την ενίσχυση της σύνδεσης μεταξύ του υποστρώματος από ανθρακούχο χάλυβα και του στρώματος ηλεκτροστατικής βαφής.

3. Στέγνωμα

Μετά την προετοιμασία, τα εργοτάξια στεγνώνονται για την αφαίρεση της υπολειπόμενης υγρασίας και τη διασφάλιση βέλτιστων συνθηκών για την ηλεκτροστατική εφαρμογή πούδρας.

4. Ηλεκτροστατική Βαφή Πούδρας

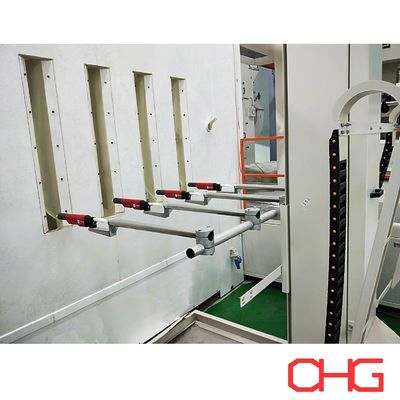

Φορτισμένα σωματίδια πούδρας ψεκάζονται σε γειωμένα εργοτάξια χρησιμοποιώντας αυτόματα πιστόλια ψεκασμού. Γίνεται χειροκίνητη βαφή όπου είναι απαραίτητο για την επίτευξη πλήρους κάλυψης σε δύσκολες περιοχές.

5. Σκλήρυνση Πούδρας

Τα βαμμένα εξαρτήματα εισέρχονται στον φούρνο σκλήρυνσης, όπου η θερμότητα προκαλεί την τήξη των σωματιδίων πούδρας και τη χημική διασταύρωση, σχηματίζοντας ένα συνεχές, ανθεκτικό και ανθεκτικό στη διάβρωση φιλμ βαφής.

6. Ψύξη

Μετά τη σκλήρυνση, η ελεγχόμενη ψύξη σταθεροποιεί την επιφάνεια της βαφής και προετοιμάζει τα εξαρτήματα για συναρμολόγηση ή περαιτέρω διαχείριση.

7. Έλεγχος Ποιότητας

Τα τελικά προϊόντα ελέγχονται για:

• Πάχος βαφής

• Εμφάνιση επιφάνειας

• Απόδοση πρόσφυσης

• Συνολική ομοιομορφία βαφής

διασφαλίζοντας ότι τα τελικά προϊόντα πληρούν τα απαιτούμενα πρότυπα ποιότητας.

Παρέχουμε προσαρμοσμένες λύσεις γραμμής παραγωγής ηλεκτροστατικής βαφής σύμφωνα με τα χαρακτηριστικά του προϊόντος σας, τις απαιτήσεις παραγωγής και τις συνθήκες του εργοστασίου σας. Επικοινωνήστε μαζί μας για μια εξατομικευμένη τεχνική πρόταση για το έργο βαφής ντουλαπιών από ανθρακούχο χάλυβα.
