Γραμμή βαφής πούδρας από λαμαρίνα ανθρακούχου χάλυβα με αυτόματο ρομπότ στίλβωσης και τεχνικά δεδομένα

Αυτή η γραμμή παραγωγής επίστρωσης σκόνης έχει σχεδιαστεί ειδικά για ψεκασμό φύλλων χάλυβα άνθρακα και συναρμολογημένων δομών ντουλαπιών που χρησιμοποιούνται για ασφαλή κατασκευή.Το σύστημα έχει σχεδιαστεί για να χωρέσει αντικείμενα εργασίας διαφόρων μεγεθών και μορφών, συμπεριλαμβανομένων των σωμάτων των ντουλαπιών και των πινάκων των θυρών.

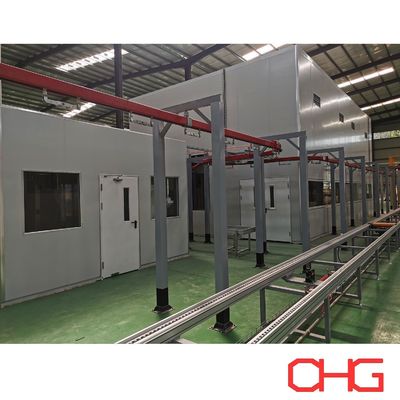

Το θάλαμο ψεκασμού είναι κατασκευασμένο από υλικό PVC υψηλής ποιότητας, παρέχοντας εξαιρετική αντοχή στη διάβρωση και εύκολη συντήρηση.Η διαδικασία επικάλυψης συνδυάζει αυτόματη ηλεκτροστατική ψεκασμό σκόνης με συμπληρωματική χειροκίνητη ψεκασμό επεξεργασίας για να εξασφαλιστεί πλήρης κάλυψη και υψηλή ποιότητα της επιφάνειας.

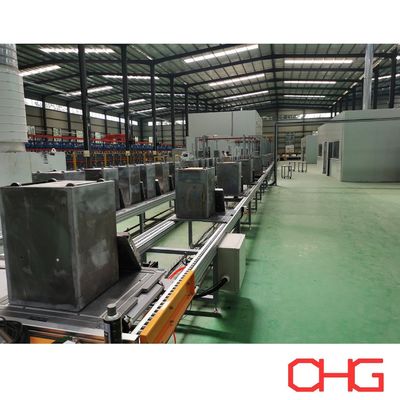

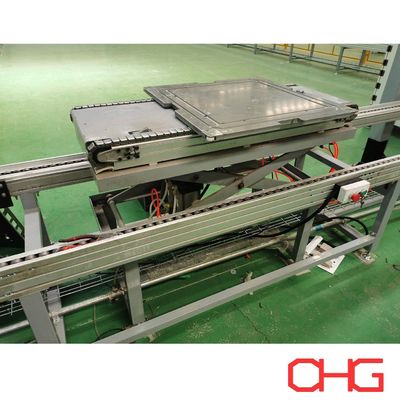

Το τμήμα προεπεξεργασίας χρησιμοποιεί ένα σύστημα μεταφοράς εδάφους τύπου γλιστρίσματος για σταθερή μεταφορά βαρέων εξαρτημάτων ντουλαπιού,ενώ τα τμήματα ψεκασμού σκόνης και στερεοποίησης υιοθετούν ένα σύστημα μεταφορέα που λειτουργεί με σταθερή ταχύτητα για να εξασφαλίζεται η ομοιομορφία της επικάλυψης και η αποτελεσματικότητα της παραγωγής.

Η ροή της διαδικασίας παραγωγής

Εφοδιασμός περιοχής συγκόλλησης
Ο χειριστής φορτώνει τα σώματα των ντουλαπιών και τους πίνακες των θυρών σε δύο ξεχωριστούς σταθμούς.

→Στρίβωση μετάλλων

• Ρομπότ εκτελεί έλξη συγκόλλησης άλεσης σε σώματα ντουλάπι

• Χειροκίνητη άλεση για πίνακες θυρών

• Εξισορρόπηση επιφάνειας και τελειοποίηση επίπεδων περιοχών

→Φωσφοποιητικό διάλυμαΟ χειροκίνητος καθαρισμός ενισχύει την προετοιμασία της επιφάνειας.

→Σκούπιση υγρασίας (40-50°C):Καθαρισμός σε χαμηλή θερμοκρασία για την αφαίρεση της υπολειπόμενης υγρασίας.

→Χειροκίνητη εφαρμογή με πατάτα:Διόρθωση και εξομάλυνση ελαττωμάτων επιφάνειας.

→Σκούπωση με βερνίκι (40-50°C)

→Εγχειρίδιο άλεσης με μανδύα:Τελική ισοπέδωση της επιφάνειας πριν από την επικάλυψη.

→Συγκέντρωση εργασιακού τμήματος (περίπου 100 σετ):Αποθήκευση αποθέματος ασφαλείας πριν από την έναρξη της φάσης επικάλυψης.

→Μεταφορά σε μηχανικό σταθμό φόρτωσης

→Χειροκίνητη αφαίρεση σκόνης:Ηλεκτροστατικό πυροβόλο αερόπυρο για την εξάλειψη της σκόνης.

→Αυτόματη ψεκαστική σκόνης + χειροκίνητη αναβάθμιση

→Στερεοποίηση σκόνης (200°C, 18 λεπτά):Θερμική επεξεργασία για να λιώσει, να ισοπεδώσει και να διασυνδέσει χημικά το φιλμ επίστρωσης σκόνης.

→Ψύξη αέρα

→Χειροκίνητη εγκατάσταση τροχών

→Ανθρώπινο-μηχανική υποβοηθούμενη εκφόρτωση στο καρότσι AGV

Περιγραφή της διαδικασίας επικάλυψης με σκόνη

1Προετοιμασία της επιφάνειας

Πριν από την επικάλυψη, όλες οι επιφάνειες από ατσάλι άνθρακα υποβάλλονται σε μηχανική τελική επεξεργασία και καθαρισμό για την αφαίρεση υπολειμμάτων συγκόλλησης, σκόνης, λίπους και μολυσματικών ουσιών.

2. Προεπεξεργασία

Η επεξεργασία με φωσφορικό διάλυμα βελτιώνει την αντοχή στη διάβρωση και ενισχύει τις επιδόσεις σύνδεσης της επικάλυψης.

3- Σκούπιση.

Η ξήρανση σε χαμηλή θερμοκρασία αφαιρεί την υπολειπόμενη υγρασία, εξασφαλίζοντας τη βέλτιστη κατάσταση της επιφάνειας για την εφαρμογή της σκόνης.

4Ηλεκτροστατική εφαρμογή σκόνης

Τα σωματίδια σκόνης φορτίζονται ηλεκτροστατικά και ψεκάζονται σε συνιστώμενα του ντουλαπιού.Ο συνδυασμός των αυτόματων κανόνων και της χειροκίνητης ψεκασμού εγγυάται ομοιόμορφο πάχος της επικάλυψης και πλήρη κάλυψη των άκρων.

5- Η θεραπεία.

Στον φούρνο επεξεργασίας (200 °C, 18 λεπτά), η σκόνη λιώνει, ρέει και χημικά διασυνδέεται για να σχηματίσει ένα απαλό, ανθεκτικό και ανθεκτικό σε αντίκτυπο επικάλυμμα.

6- Ψύξη.

Η ελεγχόμενη ψύξη με αέρα σταθεροποιεί την ταινία επικάλυψης και προετοιμάζει τα εργασιακά κομμάτια για συναρμολόγηση κατωτέρω.

7. Επιθεώρηση ποιότητας

Κάθε τελικό κατασκευαστικό στοιχείο υποβάλλεται σε επιθεώρηση:

• Δυνατότητα της επικάλυψης

• Εμφάνιση της επιφάνειας

• Δυναμικότητα προσκόλλησης

• Συνολική ποιότητα της τελικής κατασκευής

Μόνο τα κατάλληλα προϊόντα προχωρούν στην τελική συναρμολόγηση και αποστολή.
